搜索ANSA中复合材料铺层设置
2017-03-13 by:CAE仿真在线 来源:互联网
复合材料是一类新型材料,有强度高、刚度大、质量轻等一系列优点,在航空航天等领域有着广泛的应用。
本文利用方便简洁的ANSA铺层工具,定义一个铺层模型。
首先,使用MESH>MACROs>SETPID功能,选择所有单元,中键确定,

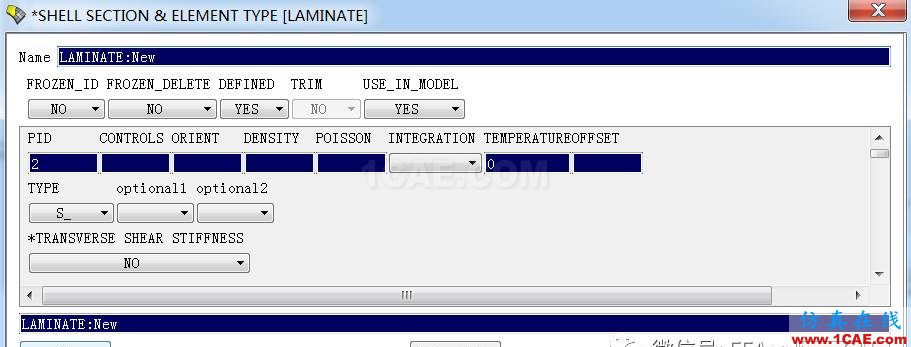

如图所示,选择New>LAMINATE>New,出现下图所示窗口,点击确定,创建一个ANSA Laminate 属性。
双击创建的属性,中键确定。
然后设置铺层信息,
选择DECKs>AUXILIARIES>LAMINATE[LIST]选项,

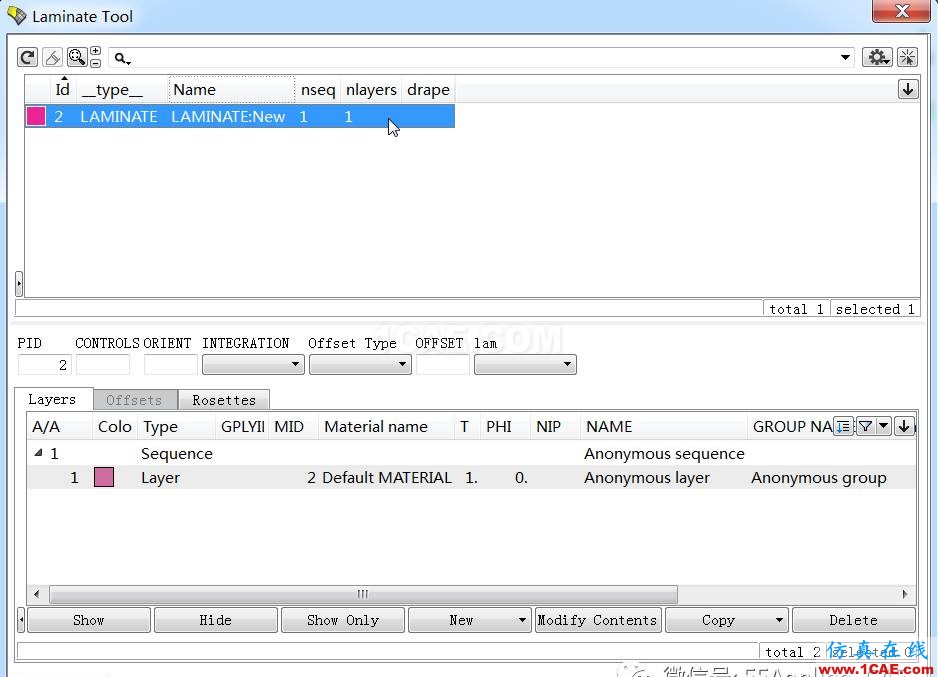

打开Laminate Tool窗口,
如图所示,双击,窗口下部分为铺层信息,目前显示只有一层铺层,

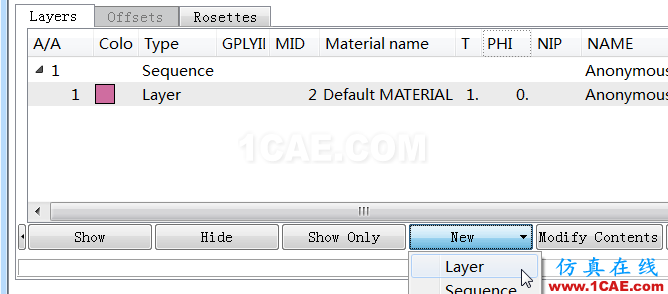

在Laminate Tool窗口中,选择New>Layer,并选择要铺层的区域,中键确定,创建新的铺层。

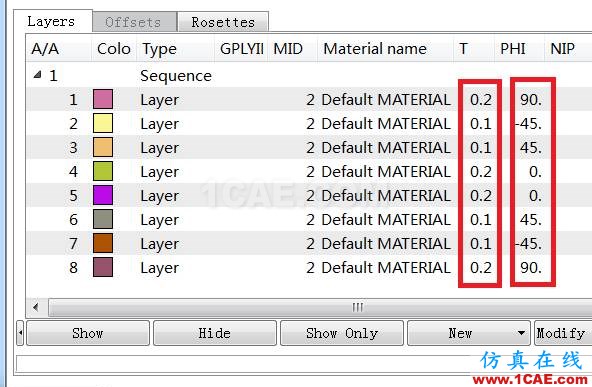

下图中,创建了8个铺层,并设置厚度和角度。
如下图,各铺层设置好,各层厚度及材料方向。

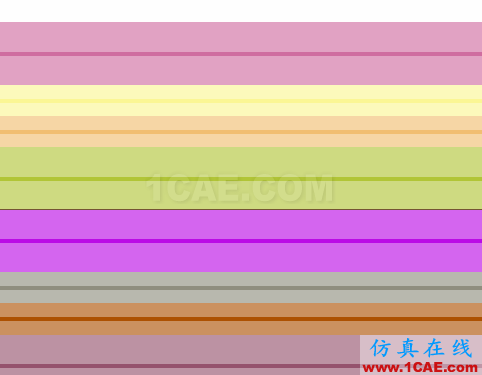

铺层厚度

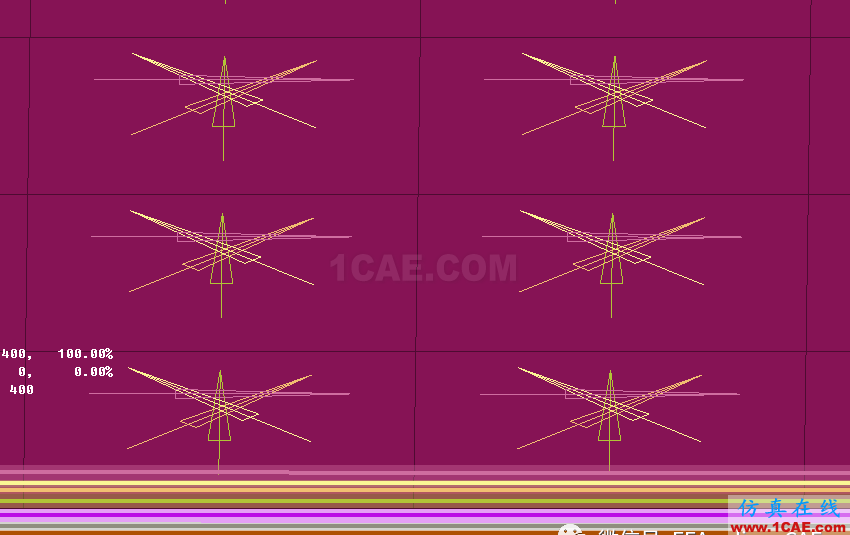

材料方向
