搜索ANSA 单元偏置应用
2017-03-13 by:CAE仿真在线 来源:互联网

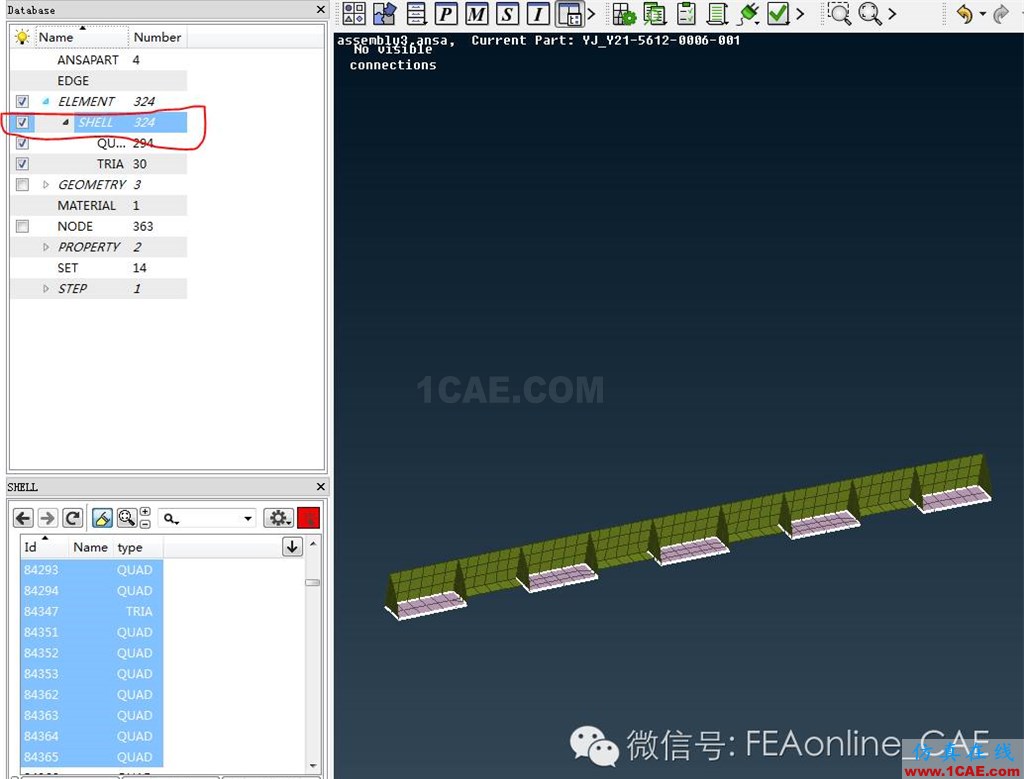

下图所示为变厚度零件的中面网格,粉色壳厚度为4mm,绿色壳厚度为3mm。

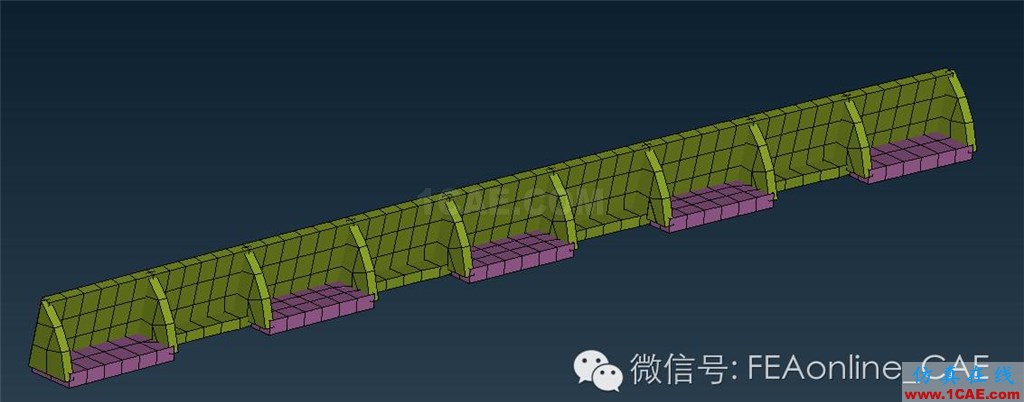

显示为实体如下图,

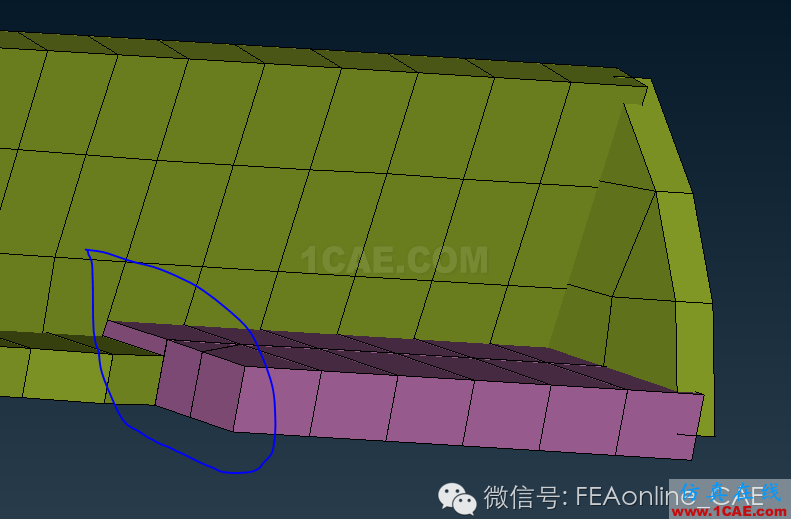

局部放大视图如下所示

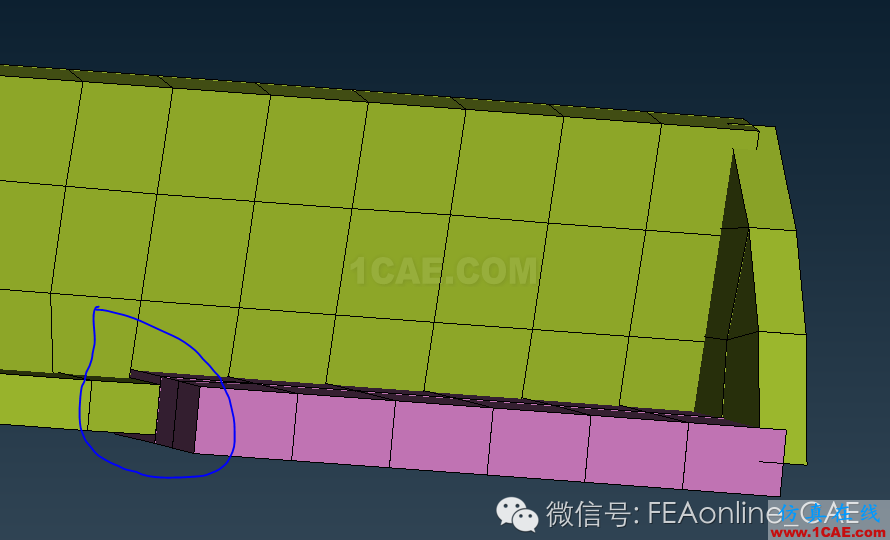

从局部放大视图可以看到,实体的厚度是基于中面壳向厚度方向的两边均匀分布的,实际的分布是两厚度壳的底面位于同一平面,如下图
那么,如何去实现?下面介绍两种方法。
1、利用offset

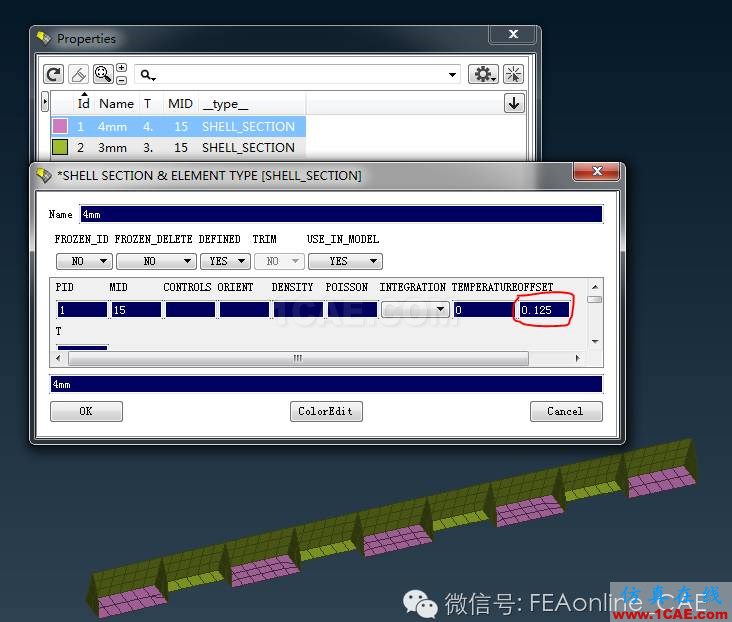

打开Properties-选中要偏置表面的属性(在此为4mm),右击-填入offset值
Offset的确定方法:(两个壳的厚度差的一半)/(要偏置面的厚度),
此例中为((4-3)/2)/4=0.125
2、利用ZOFFS

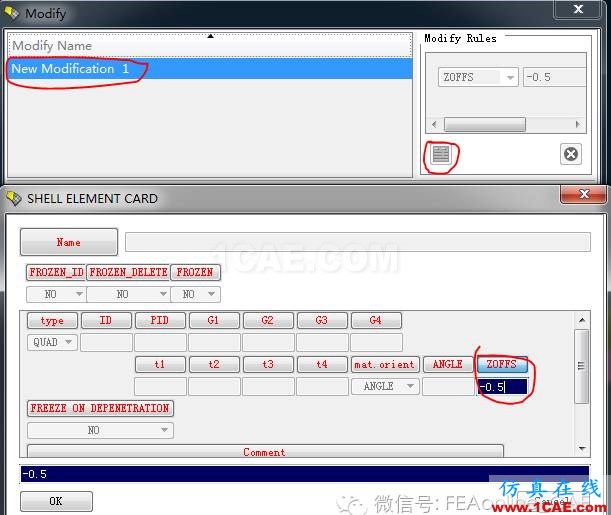

在模型数双击SHELL--弹出SHELL对话框--在绘图窗口选中要偏置的壳-SHELL--选中的壳在SHELL对话框高亮显示—高亮处右击选择Modify—如下图,进入修改选项框,填入ZOFFS值:-0.5
通过以上两种方法都可以实现单元的偏置。
