你知道ANSA中的有模型对比的神器吗

2017-03-16  by:CAE仿真在线  来源:互联网

在模型对比方面,ANSA同样有其功能强大的compare current modle功能。当前设计研发工作中,一个设计类型,往往会多个方案,模型间也仅有微小的差别,我们需要时不时的去对比两个相似的模型。Compare功能的应用同样广泛。可以进行对比的类型包括ANSA文件格式数据,Connection连接文件,Run script文件,Catia文件等等。

操作很便利,只要找到Tools>Compare>Two Models,然后根据提示分别选择两个模型,然后定义要对比的类别,点击Finish就可以了:

图中的绿橙红蓝黄分别代表如下:

举个例子说明一下,包你秒会:

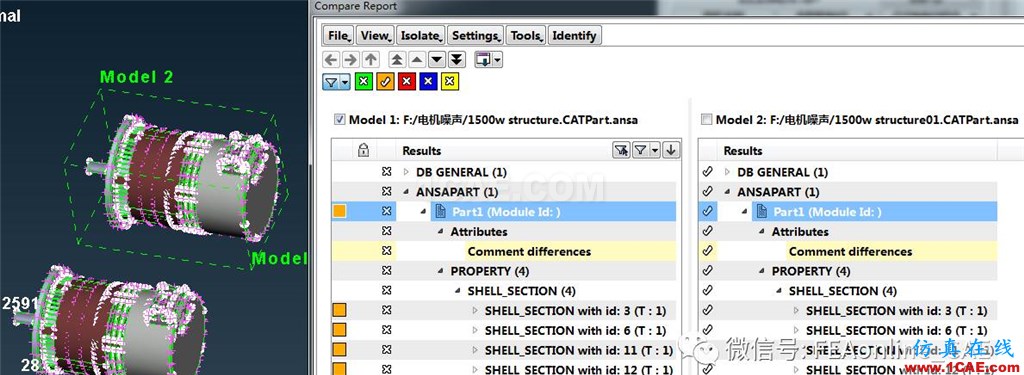

打开后两个模型将显示到同一个界面下,这样会给操作者直观的第一印象。

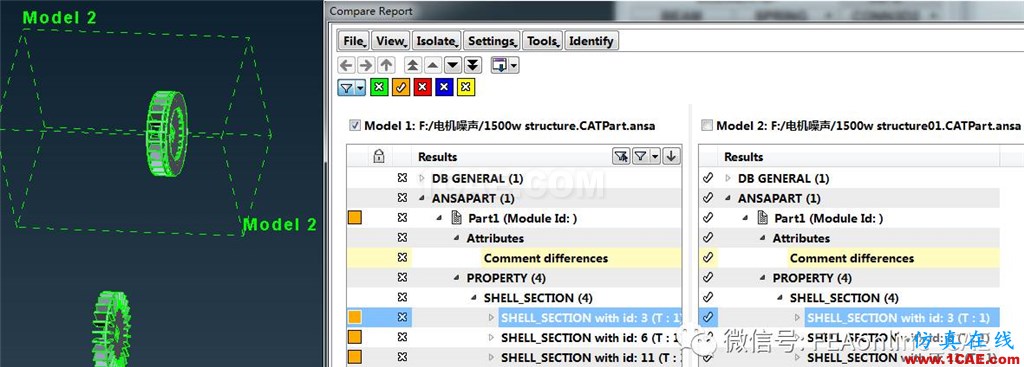

若想看两个模型两个模型的差异之处,点击黄色的对勾即可。若想看两个模型完全一样的部分,点击绿色对勾。

除了几何,ANSA还可以对比模型中各种各样的属性和特征,一样很简单的。这样以来,再也不用睁大眼睛盯着屏幕找不同,再也不用细细的回忆那很久前的模型哪里变化了,如果模型不是你做的也就再也不用苦苦催问人到底哪里变了,再也不用…

怎么样神奇吧,还不快快拿起手中的神器试一下哦。
