ANSA小窍门-“设置ABAQUS子结构”

2017-03-13  by:CAE仿真在线  来源:互联网

一、概述

子结构也叫超单元,它并不是abaqus里面的新东西,而是有限元里面的一个概念,索维子结构就是将一组单元组合为一个单元(称为超单元),这个单元和你用的其他任何一种类型的单元一样使用。

使用子结构并不是为了好玩,凡是建过大型有限元模型的人都可能碰到过计算一个问题要花很长时间,甚至由于单元太多无法求解的情况,子结构正是针对这一类问题的一种解决方法,比如在求解非线性问题的时候,每次这个系统的刚度矩阵都会被重新计算,而一般来说一个大型问题往往有很大一部分的变形时很小的,把这部分作为一个子结构,其刚度矩阵仅要计算一次,大大节约了计算时间。

二、ANSA子结构使用实例

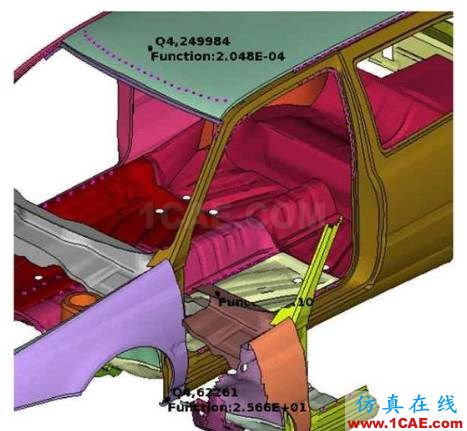

如图是一个白车身模型,在如图四个位置进行固支约束,并在底架处施加集中力载荷。

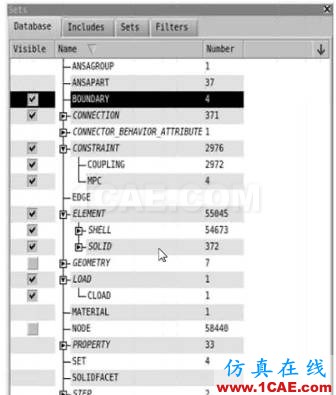

读入原模型并用abaqus进行求解。

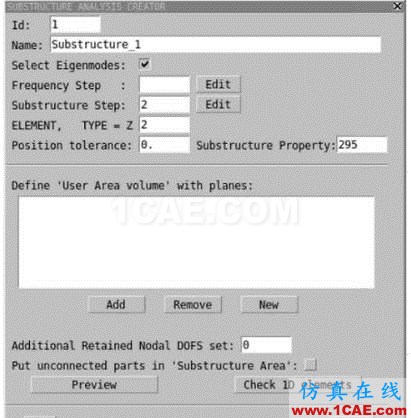

子结构选项设置。

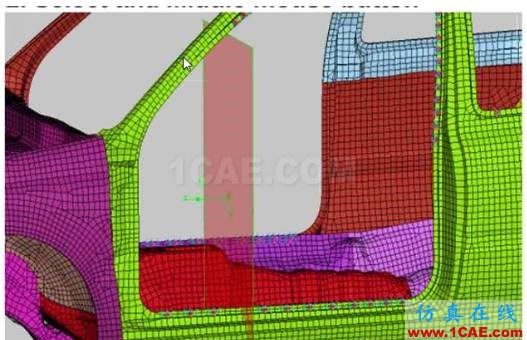

定义Interest区域。

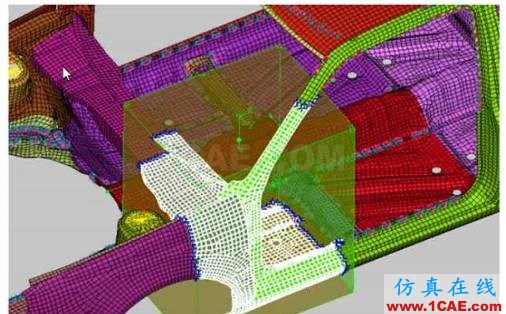

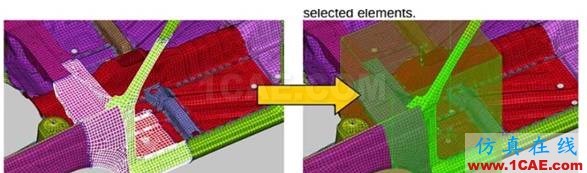

调整Box定义子结构区域

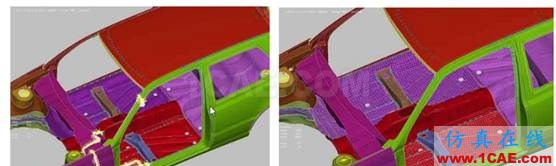

对Interest区域进行高亮和边界显示。

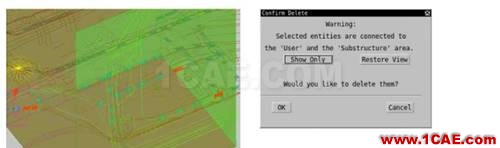

进行一维单元检查。

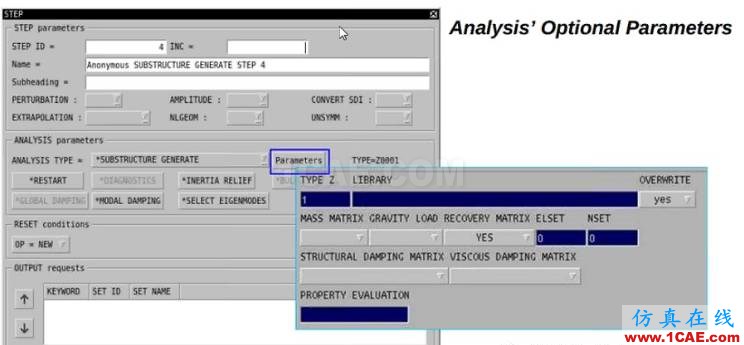

子结构分析步参数设置。

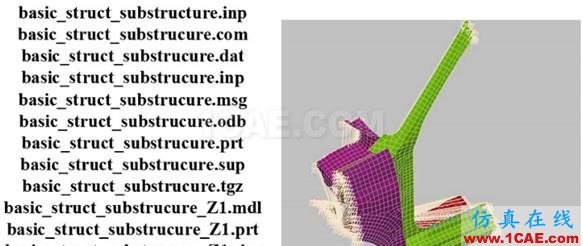

模型输出并进行substructure模型和user模型求解

进行模型合并。

META中进行模型比较。

三、abaqus子结构的特点及要注意的问题

子结构是一组单元的集合,但是在子结构中仅仅只有你指定的那些节点的自由度会保留下来而其他节点的自由度都被消除了,其他的节点均是通过线性插值的方式获得求解;子结构是通过你指定的节点和其他的单元建立联系的。
