ANSA中的万能六面体划分方法——Hexa Block

2017-03-13  by:CAE仿真在线  来源:互联网

一、概述

ANSA作为前处理软件,有着其他前处理软件不可比拟的优势。HEXABLOCK在ANSA中是一个独特的工具,它与传统创建六面体的方法不同,它是通过创建基于模型的一个盒子来快速实现六面体的生成。应用HEXABLOCK划分六面体网格,如果模型进行修改,用户也只需用对BOX框进行调整,重新生成即可得到新的网格模型。同时,HexaBlock的另一个优点是利用Hexa Block生成六面体网格不仅可以在几何上直接生成,也可以在已经生成的网格上作出修改生成六面体网格。

二、生成六面体网格

如图示为一个划分了三角形单元连杆模型。下面将介绍怎么生成六面体网格。

图1 连杆模型

1. 建立Box

在ANSA的Hexa Block面板下,选择Boxes中的New>Ortho 功能建立Box。由于模型的前后两个轴承嵌套,因此Box的建立分为前后两部分建立,最后进行Box的连接。由于模型对称,所以可以建立一半的Box,再做对称处理。

(1) 首先对连杆前轴承嵌套进行Box的建立

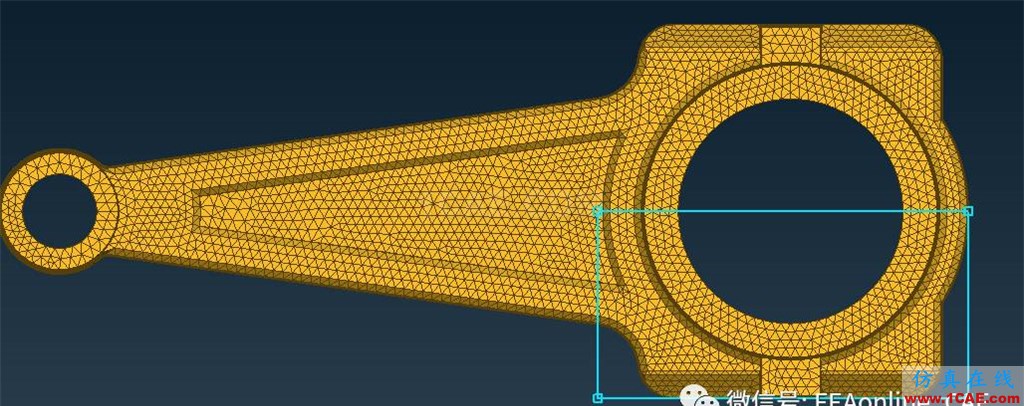

图2 前轴承嵌套的Box

根据模型特征,切分HexaBlock Box,并进行投影操作,使Box与模型相适应,如图所示。

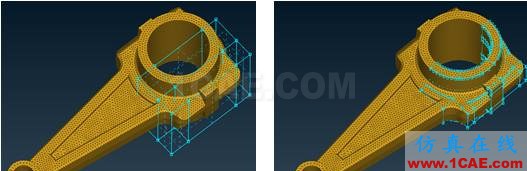

图3 切分Box 图4 Box投影

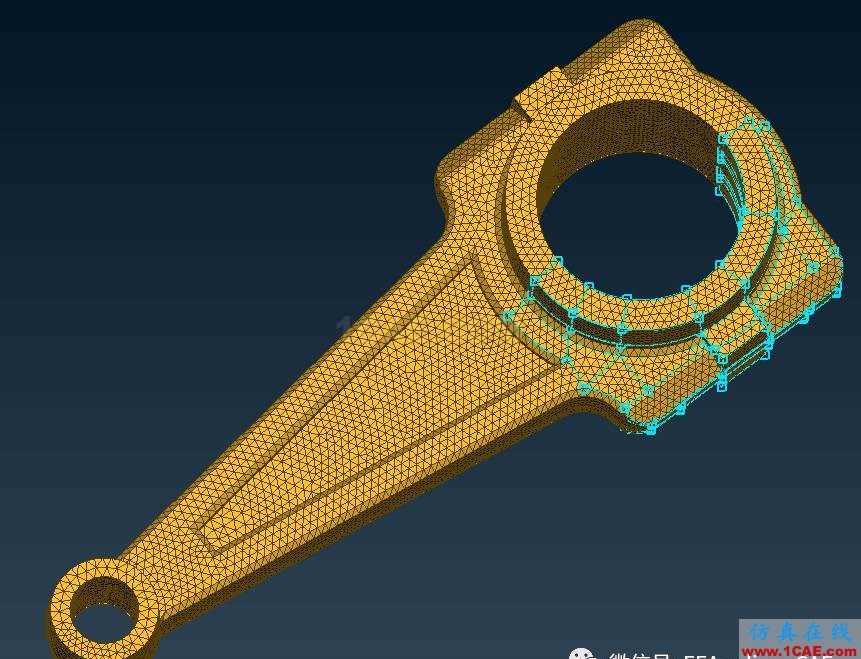

图5 Box与模型相适应

(2)对连杆后轴承嵌套进行Box的建立

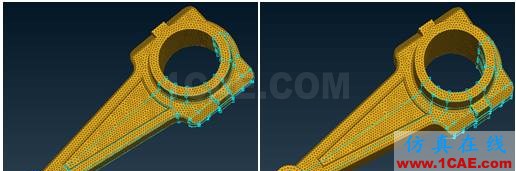

图6 后轴承嵌套的Box 图7 Box与模型相适应

(3)建立前后轴承嵌套的连接Box,并对新建立的Box进行切割和投影,使其与模型相适应。

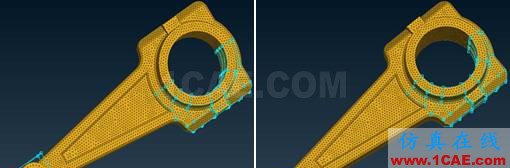

图8 连接Box 图9 Box与模型相适应

2. 对建立好的Box进行对称操作。

(1)在HexaBlock 面板下,使用Copy命令,对称HexaBlock Boxes。

(2)使用Association>Reset命令,使Box与模型释放。

3. 对模型进行四边形网格重新划分。

(1)在HexaBlock 面板下,使用Edges>Length命令,定义网格尺寸。

(2)使用ShellMesh>Map命令,划分网格。

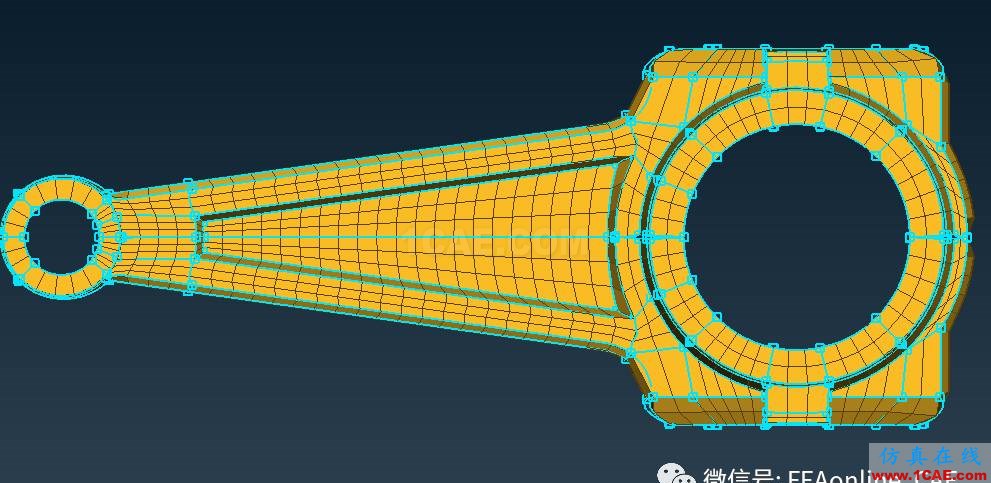

图10 生成的四边形单元

4. 生成六面体网格

在HexaBlock 面板下,使用Volume Mesh>PureHexa命令,生成六面体。

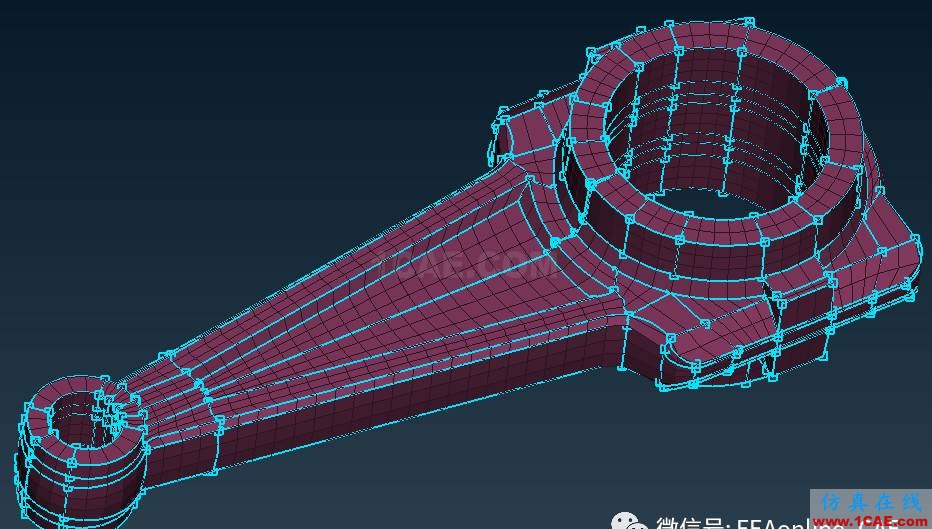

图11 生成的六面体网格
