ANSA中link面相关

2017-03-16  by:CAE仿真在线  来源:互联网

在ANSA中创建、复制一个几何面(face)时常见Link这项功能,而且有几处。Link顾名思义就是联合、连接、关系的意思。在ansa里我们通常是指关联,即一个面(face)与另一个面(face)相关联。显然它们有相似之处也有区别。今天我们就来认识一下:

Link相关命令

Offset>Link,是指通过偏移的形式产生出关联面(faces)。

Offset>Link命令

1.Transform>Link,是指通过偏置、旋转、对称等方式复制一个几何面(faces)与所选几何面(faces)相关联。如下图:

Transform>Link>Translate命令

1.Faces>Link>Create,创建一个关联面。Faces>Link>Edit,编辑已有的关联面。

Link>Create命令

Link>Edit命令

1.Mid.Surface>Skin,自动抽取钣金件时采用Link的方式得到中面。

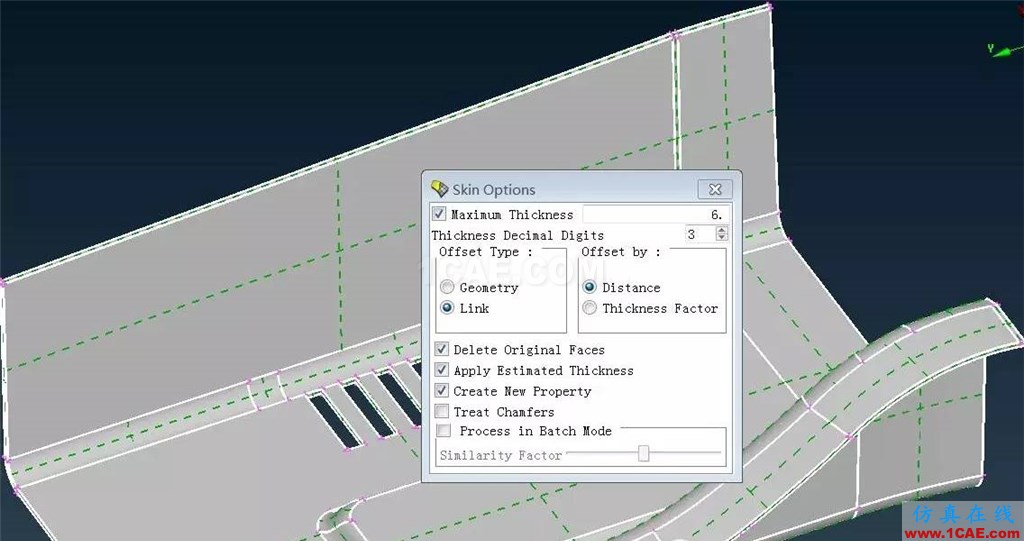

Mid.Surface>Skin命令

最后,以上所讲Link名称相同,但意义不同命令操作也不同。希望大家能了解并能使用这些功能来帮助我们更好地处理中面相关问题。
