通过前文《ANSA/Morphing介绍之一Box-Morphing》大家已经了解了Morphing的一部分功能。
本文我们继续继续介绍Direct-Morphing。
如果说Box-Morphing关注的是模型的整体或者一个区域的话,那么Direct-Morphing更多关心的则是模型中的特征。
一、Direct-Morphing的类型
Direct-Morphing不仅可以针对模型的局部特征调整其位置、进行大小的缩放、向某一条边界进行拟合,可以执行增加特征(包括凸台、筋条和通孔等)。
二、DFM管理器
在Direct-Morphing的调整操作中,基础的是Direct Fitting Movement(DFM)。
每个操作都必须包括三个必要因素:
1)移动的目标;
2)可进行位移协调的区域;
3)边界。
为了方便用户进行调整操作,ANSA中将一系列的操作整合成为DFM管理器,同时根据颜色进行区分。
用户可以按照相应的颜色进行区分与设置。
图1 DFM管理器

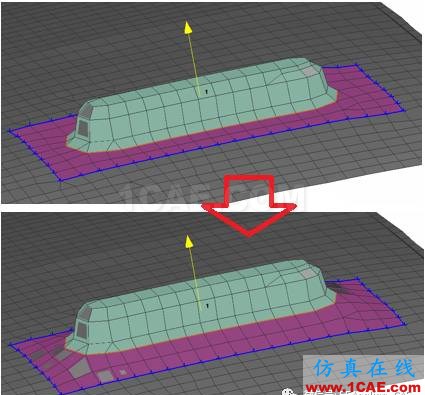

图2 DFM组成元素示意图与变形效果
三、增加特征与细节
在已有的模型中,还可以根据实际需要进行特征的添加,如下图,具体细节在公众号中还会有相关的文章。

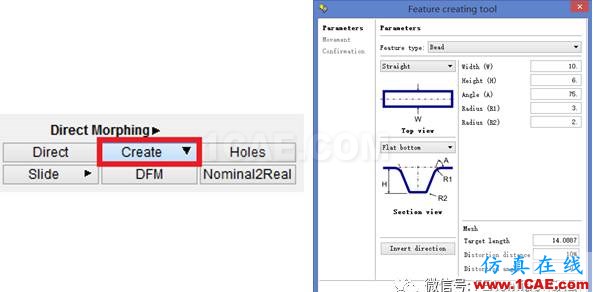

图3 创建特征 图4 参数化建模界面
四、调整特征与部件
Direct-Morphing还有一个强大的功能就是对已有的特征或者部件进行位置上的调整。

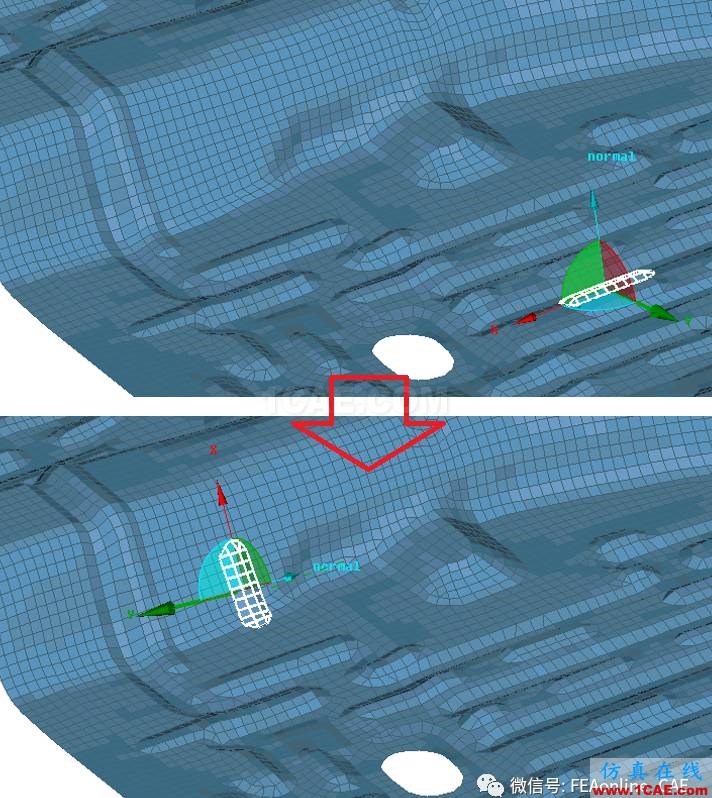

图5 调整特征与部件
图6 调整特征效果图
图7 调整部件效果图
