问题描述

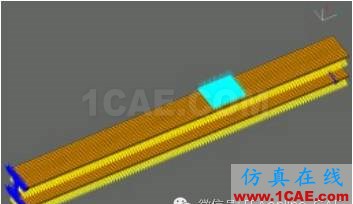

在ANSA环境下设置Nastran多工况分析中的线性静力分析。下图为一个I型梁的有限元实体模型,存在多个边界条件
如上图所示,一个I型梁的有限元实体模型的上表面的某个区域承受一个静载荷压力沿着Z轴的负方向,大小为1MPa,并且考虑重力的影响。
需要研究在两种载荷条件下,该模型的静态行为。第一种只包含重力;第二种同时包含重力及上表面的压力载荷。
基本步骤介绍

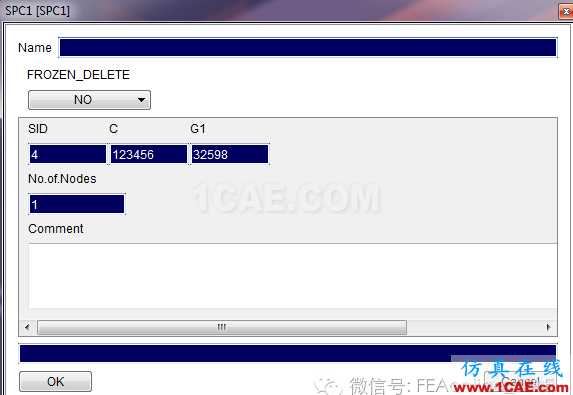

定义单点约束(SPC)

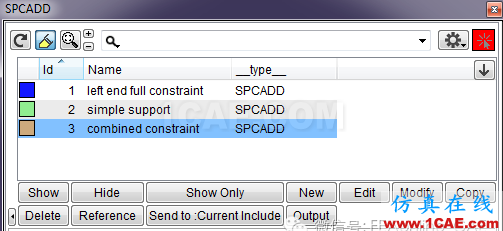

约束3为约束1和约束2的组合。

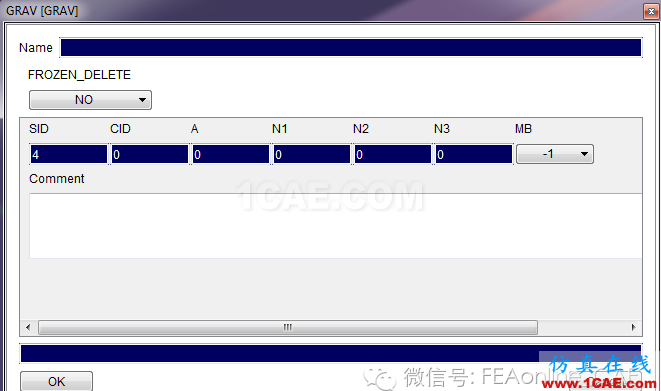

施加重力载荷

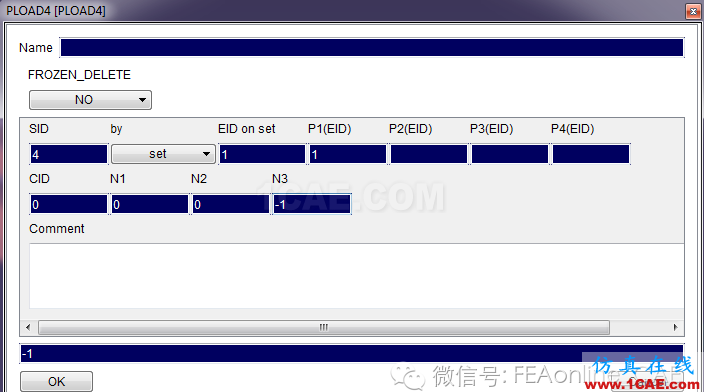

在预定义的单元面上施加预定义载荷

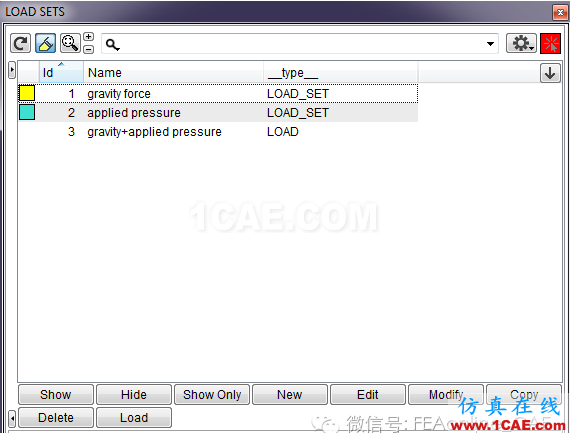

定义耦合的载荷集

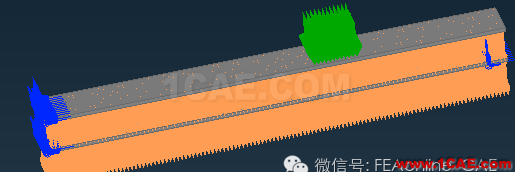

如图所示,为所有施加的载荷及边界约束。

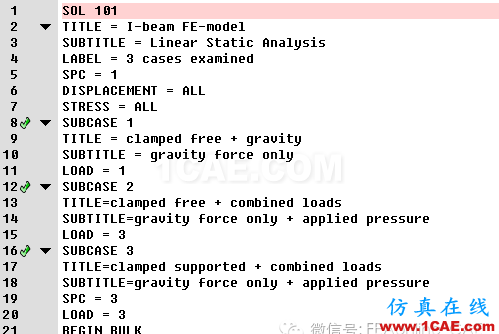

为静力分析求解问题设定Header
本文主要介绍了ANSA中Nastran模块对多工况分析步的设置。通过ANSA对上述工况进行设置,然后使用NASTRAN求解I型梁模型的线性静态问题,确定梁在特定载荷工况下的响应。
