切削仿真经典案例展示（建议在wifi下观看）

2017-09-22  by:CAE仿真在线  来源:互联网

案例1:铣削仿真案例

通过导入ug软件生成的面铣刀,在advantedge软件中进行铣削案例分析。本案例为不对称铣削的仿真计算。计算完毕后,导入后处理软件观看铣削动画与曲线同步图。也进一步了解其他参数变化情况,如米塞斯应力云图、压力云图,温度变化曲线等提供参考。

案例2:切槽仿真案例

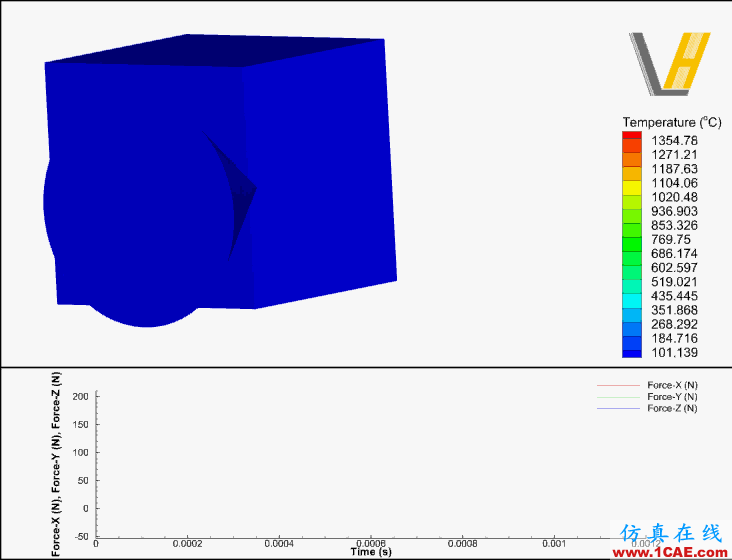

使用advantedge软件内置的参数化圆锥切槽刀,改变几何参数,对工件切槽这类加工方式进行仿真。打开后处理软件获得如下云图和曲线同步图。

案例3:钻削仿真案例

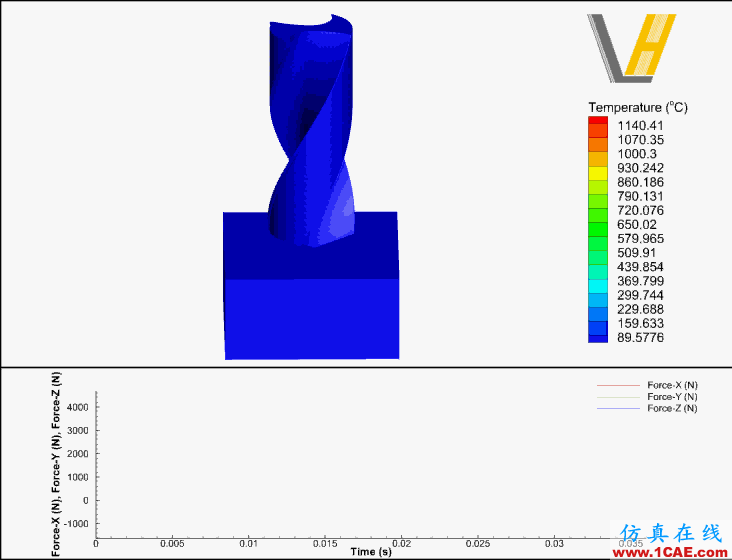

使用advantedge软件内置的参数化钻头,改变几何参数,对表面钻孔这类加工方式进行仿真。打开后处理软件获得如下云图和曲线同步图。
