搜索AutoCAD 绘制三视图
2016-11-01 by:CAE仿真在线 来源:互联网
三视图是观测者从三个不同位置观察同一个空间几何体而画出的图形。 用AutoCAD画三视图有两种方法:一种是用二维的方法来绘制;或者先创建三维模型,然后将模型投射成三视图。一般来说:视图有六个面,分别是:主视图(前视图),左视图,俯视图,右视图,仰视图,后视图。三视图一般指:主视图、左视图、俯视图主视图处于二象限,左视图处于一象限,俯视图位于三象限

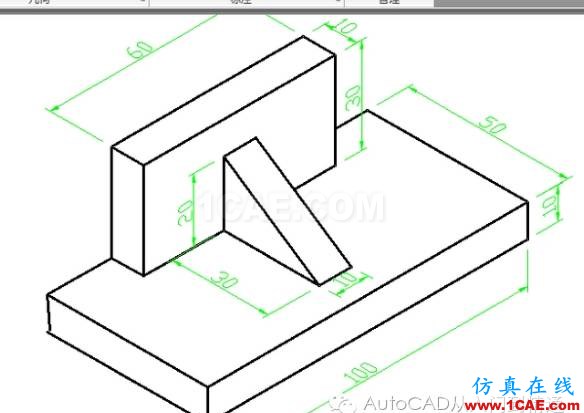

方法/步骤2接下来我们画一个组合体的三视图

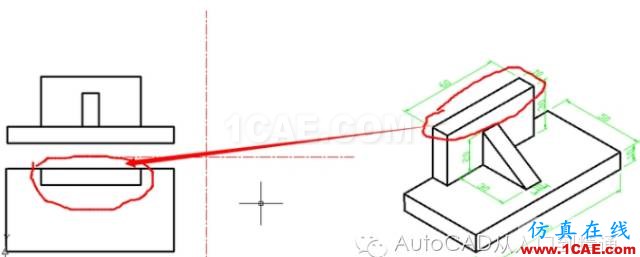

接着画后面竖板的俯视图。

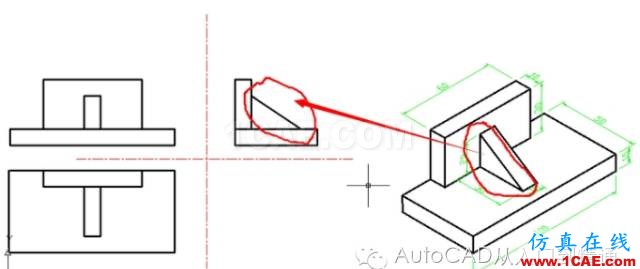

然后画加强筋的俯视图。注意观察我的截图。
最后画左视图。我们分析下左视图看到的部分如下图所示:
因为主视图、左视图:高平齐所以底板绘制如下
最后绘制竖版和加强筋的左视图
选择细实线标注尺寸。
