搜索AutoCAD环形弹簧做法二
2016-11-14 by:CAE仿真在线 来源:互联网
画一圆与一线段,不过线段是垂直于X、Y平面的(见图)。
用扫掠命令,扫掠对象选短线段,扫掠路径选圆,结果见图。
双击柱形曲面,弹出对象特性面板,见图。
在对象特性面板沿路径扭曲右边的空格中填入数值5400,生成结果见图。
用分解命令把图形分解,结果见图,生成两螺旋线。
删除其中一个环形螺旋线,结果见图。

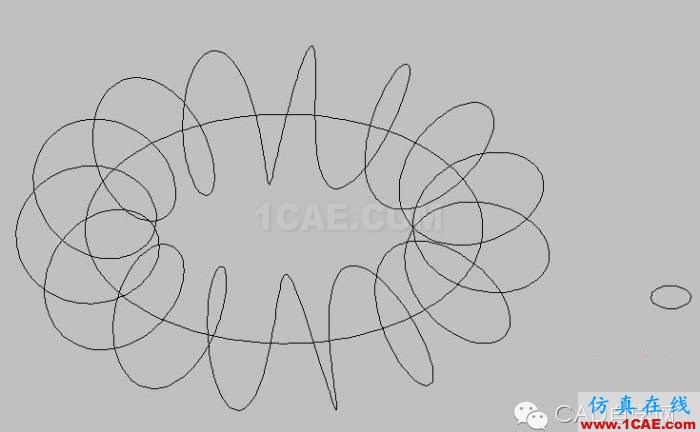

画一小圆,用扫略命令,扫掠对象选小圆,扫掠路径选环形螺旋线,见图。
改变颜色,做法2完成。
