主题:【AutoCAD教程】如何取消CAD的尺寸标注关联?

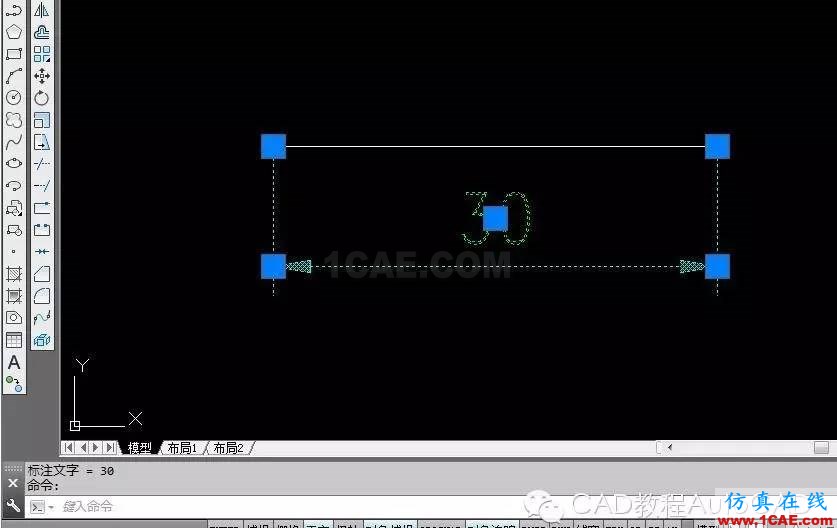

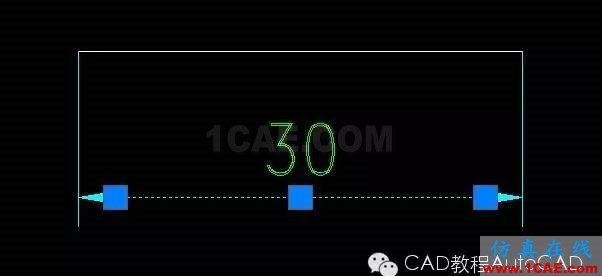

在CAD安装后系统默认的标注尺寸都是关联的,比如标好尺寸后,在尺寸线、尺寸界线、标注数字或箭头等任意位置单击一下就可以选中整个尺寸标注,双击后可以修改尺寸标注的数字,但是有时候标注的尺寸需要不关联的,即尺寸线、尺寸界线、标注数字或箭头等都是分开的个体,该怎么设置呢?

具体的修改办法就是:命令行输入DIMASSOC回车,在这里面有2个值可以设置:

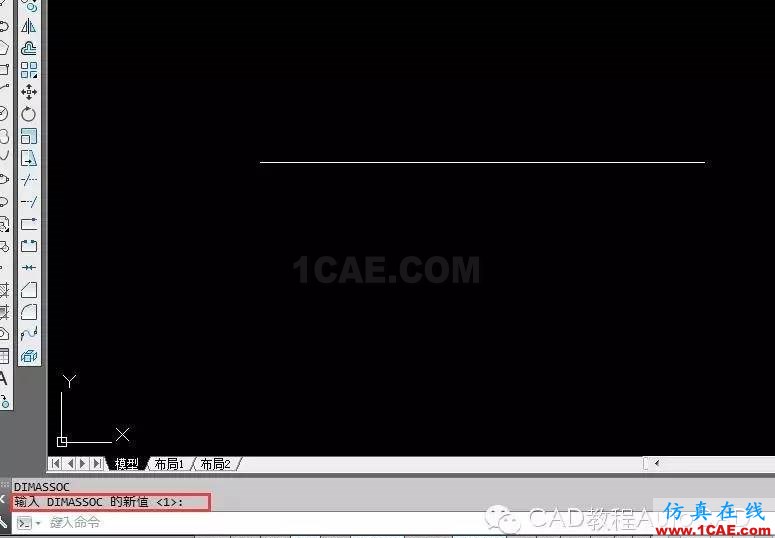

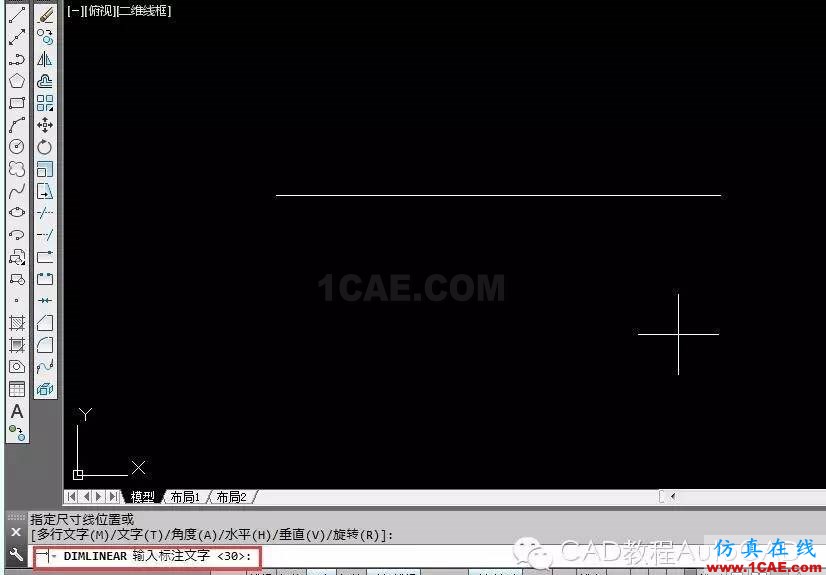

DIMASSOC=0,就可以让标注的尺寸和线条分散不关联,并且标注时会在命令行提示输入新的标注数值。步骤参照如下:

DIMASSOC=1,标注的尺寸和线条是关联的一个整体。步骤参照如下:
