搜索AutoCAD与园林设计
2016-11-01 by:CAE仿真在线 来源:互联网
AutoCAD是由美国Autodesk公司开发的通用计算机辅助设计软件,使用它可以绘制二维图形和三维图形、尺寸标注、渲染图形及打印输出图纸等,具有易掌握、使用方便、体系结构开放等有点,广泛运用于土木建筑、装饰装潢、工业制图、工程制图、电子工业、服装加工等多方面领域。
园林景观设计图纸的类型
一般来说,园林景观设计图纸按照内容和作用的不同可大致分为以下类型:

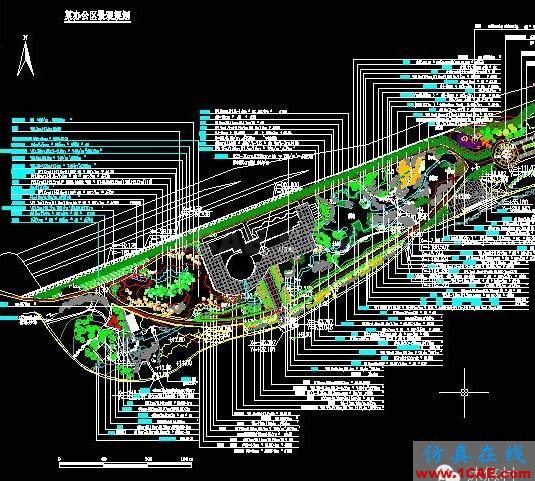

(1)总平面图
总平面图是总体规划设计图的简称,是表现园林总体布局的图样。其具体内容包括一下几个方面:
表现用地区域的现状及规划的范围;
表现对原有地形地貌等自然状况的改造和新的规划;
以详细尺寸或坐标网格标明建筑、道路、水体系统及地下或架空管线的位置和外轮 廓,并标注明其标高;
标明园林植物的种植位置。

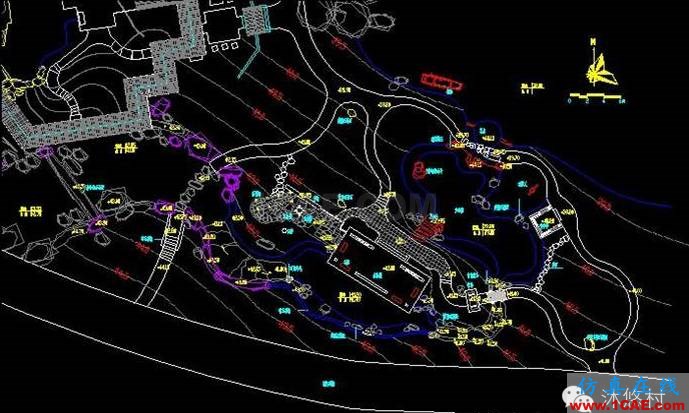

(2)竖向设计
竖向设计也是总体设计的范畴,它反映了地形设计、等高线、水池山石的位置、道路及建筑物的标高等,能够为地形改造施工和土石方调配预算提供依据。
(3)种植设计图
种植设计图是园林景观的设计中的核心,属于平面设计的范畴,主要表示各种园林植物的种类、数量、规格、种植位置和配植形式等,是定点放线和种植施工的依据。

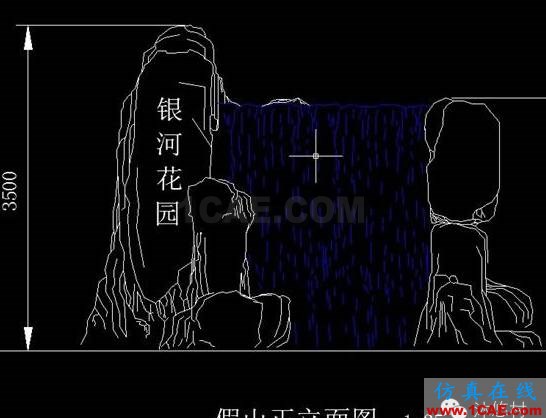

(4)立面图
立面图用于进一步表示设计意图和设计效果,着重反映立面设计的形态和层次变化。

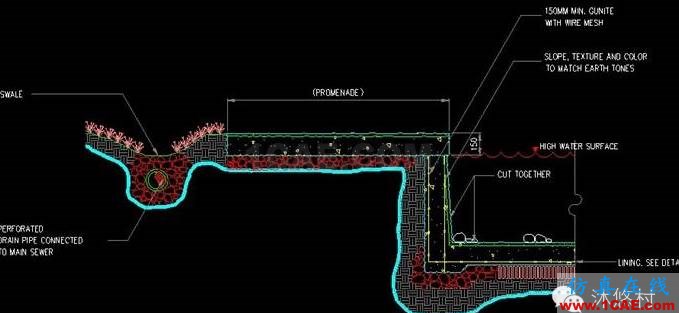

(5)剖面图
剖面用于园林土方工程、园林水景、园林建筑、园林小品、园桥、园路等单体设计。它主要提示某个单体的内部空间设置、分层情况、结构内容、构造形式、断面轮廓、位置关系以及造型尺度是重要依据。
(6)透视图
透视图是反映某一透视角度设计效果的图样,绘制出的效果就像一幅风景照片。这种图具有直观的的立体景象,能够清楚地表明设计意图,不过因为并不标注各部分尺度参数,因而不是具体施工的依据。
(7)鸟瞰图
鸟瞰图与透视图的性质相同,但视点较高,能够反映园林的全貌,主要帮助人们了解整个园林的设计效果。
