搜索一分钟全面认识压缩机
2017-03-20 by:CAE仿真在线 来源:互联网
压缩机,将低压气体提升为高压气体的一种从动的流体机械,分为活塞压缩机,螺杆压缩机,离心压缩机等。
01 活塞压缩机
▼
活塞式压缩机的工作是气缸、气阀和在气缸中作往复运动的活塞所构成的工作容积不断变化来完成。如果不考虑活塞式压缩机实际工作中的容积损失和能量损失(即理想工作过程),则活塞式压缩机曲轴每旋转一周所完成的工作,可分为吸气,压缩和排气过程。
02 螺杆压缩机
▼
螺杆式压缩机又称螺杆压缩机,分为单螺杆式压缩机及双螺杆式压缩机。螺杆式压缩机汽缸内装有一对互相啮合的螺旋形阴阳转子,两转子都有几个凹形齿,两者互相反向旋转,转子之间和机壳与转子之间的间隙仅为5~10丝。转子的长度和直径决定压缩机排气量(流量)和排气压力,转子越长,压力越高;转子直径越大,流量越大。
03 离心压缩机
▼

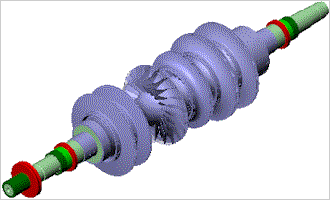

离心式压缩机又称透平式压缩机,主要用来压缩气体,主要由转子和定子两部分组成:转子包括叶轮和轴,叶轮上有叶片、平衡盘和一部分轴封;定子的主体是气缸,还有扩压器、弯道、回流器、迸气管、排气管等装置。
04 转子压缩机
▼
转子压缩机通过由发动机或电动机驱动(多数为电动机驱动),另一转子(又称阴转子或凹转子)是由主转子通过喷油形成的油膜进行驱动,或由主转子端和凹转子端的同步齿轮驱动。
转子压缩机原理
螺旋转子凹槽经过吸气口时充满气体。当转子旋转时,转子凹槽被机壳壁封闭,形成压缩腔室,当转子凹槽封闭后,润滑油被喷入压缩腔室,起密封。冷却和润滑作用。当转子旋转压缩润滑剂+气体(简称油气混合物)时,压缩腔室容积减小,向排气口压缩油气混合物。当压缩腔室经过排气口时,油气混合物从压缩机排出,完成一个吸气--压缩--排气过程。
05 轴流压缩机
▼
轴流式压缩机是属于一种大型的空气压缩机,最大的功率可以达到150000kW,排气量是20000立方米/分,它的压缩机能效比可以达到90%左右,比离心机要节能一些。
轴流式压缩机与离心式压缩机都属于速度型压缩机均称为透平式压缩机。 速度型压缩机的含义是指它们的工作原理都是依赖叶片对气体作功,并先使气体的流动速度得以极大提高,然后再将动能转变为压力能。透平式压缩机的含义是指它们都具有高速旋转的叶片。
06 滑片压缩机
▼
滑片式压缩机以非常低的速度直接进行驱动,转子是唯一连续运行的部件,上面有若干个沿长度方向切割的槽,其中插有可在油膜上滑动的滑片,转子在气缸的定子中旋转。
滑片压缩机工作原理
空气经由一过滤器及一调节比例阀而吸入,该调节阀主要用于调节空气缸转子,滑片形成的压力腔。转子旋转相对于气缸呈偏心式运转、阀片安装在转子的槽中,通过离心力将滑片推至气缸壁,高效的注油系统能够确保压缩机的冷却及润滑剂的最小损耗量,在气缸壁上形成的一层薄薄的油膜可以防止金属部件之间直接接触而造成磨损。
来源:机械最前线,通用机械
