CAD中直线利用夹点快速旋转的方法【AutoCAD教程】

2017-05-09  by:CAE仿真在线  来源:互联网

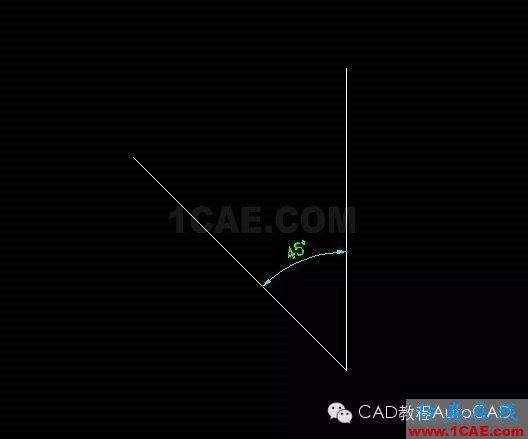

在CAD中旋转直线用旋转命令ro这个大家再熟悉不过了,今天小编再给大家介绍一个使用夹点编辑旋转法,不用打开旋转命令即可旋转。以下图中以竖线复制旋转45度为例,方法如下:
选定要旋转的直线,选定后直线的两端点及中点处会出现蓝色的夹点,

此时在被选定为旋转基点的那个夹点处单击一下选择夹点此时被选定为基点的夹点变红了,
然后按回车Enter或空格两次,命令行就会出现执行旋转命令的选项,本图中选择了复制C并旋转45度,然后根据命令行提示进行选择并输入角度即可。
