CATIA中不使用装配设计模块如何快速装配文件

2016-11-02  by:CAE仿真在线  来源:互联网

 以前遇到学生问:装配设计模块我不会用,不知道如何快速的装配做好的文件,但是文件又要有父子级关系。对于这样的问题其实有种比较简单的方法,不用装配设计模块一样可以实现参数化装配。绝对的干货
效果图:

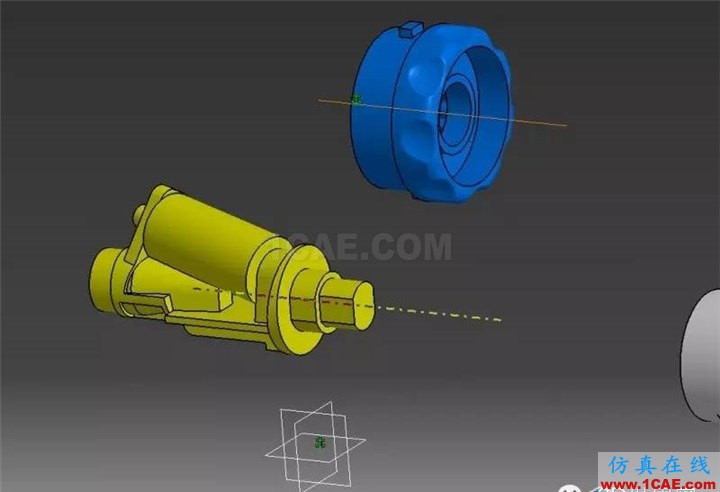

下面是三个要组装的零件:

文件2:

文件3:

在不使用装配设计模块的前提下装配好零件

文件1作为父级将 文件2和文件3复制粘贴到文件1里面:

复制的时候鼠标放置在Part1位置然后右键,弹出对话框点击---选择性粘贴

 要让复制进来的文件产生父子级关系选择按钮 ‘与源文档相关联的结果’如果不需要产生父子级关系选择--按结果  按钮

复制粘贴后效果图:《文件3同理》

然后就是装配文件了:装配文件时选择命令 约束

平面与平面相合,圆心与圆心相合,也可以选择距离约束,需要注意的是圆心与圆心相合之前不要做拔模角度:

装配完成:《参数是可修改和重新编辑》

 小结:这样的装配方法适合简单的零部件之间的装配,我们选择《与源文档相关联的结果》时父级的修改直接影响子级的结果,文件保存时选择工具  文件----保存管理,来保存文件。
