Maxwell如何考虑铁耗和对转矩的影响？

2016-10-19  by:CAE仿真在线  来源:互联网

 问题描述

在电机中,铁耗的精确计算十分重要,Maxwell瞬态场求解器下默认不打开铁耗的计算,需要手动勾选;另外,基于标准斯坦梅兹公式(steinmetz method)计算的铁耗并未考虑对转矩等场数据的影响,而Maxwell中可以单独考虑,操作如下:

解决办法

步骤一:激活铁耗的计算(Transient solver下)

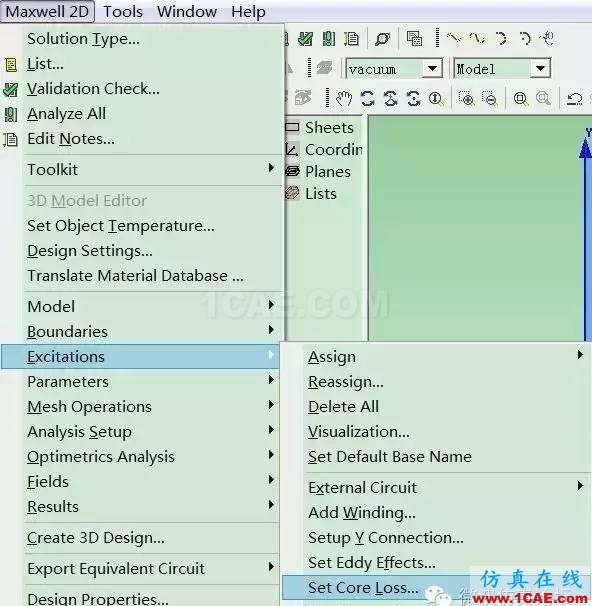

点击菜单 Maxwell 2D/3D>Excitations>Set Core Loss

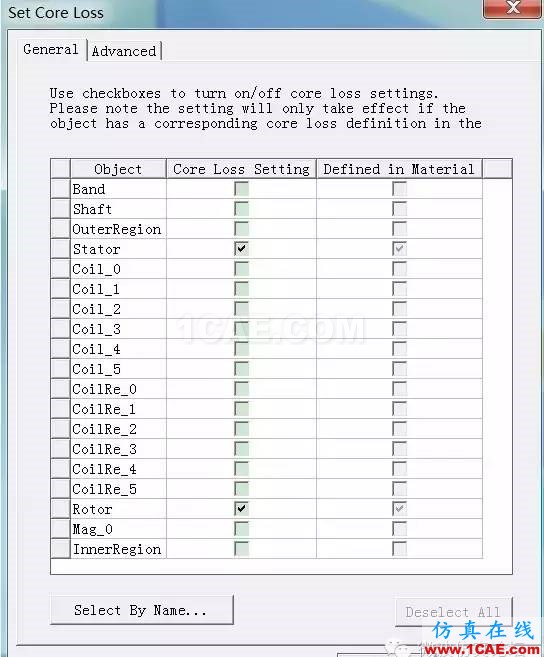

在弹出的General下,选择需要计算的stator / Rotor

步骤二:设置Consider core loss effect on field

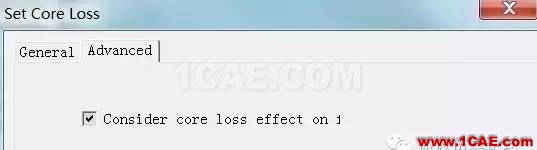

在弹出的Set Core Loss下,Advanced下,勾选 □Consider core loss effect on field

  查看结果

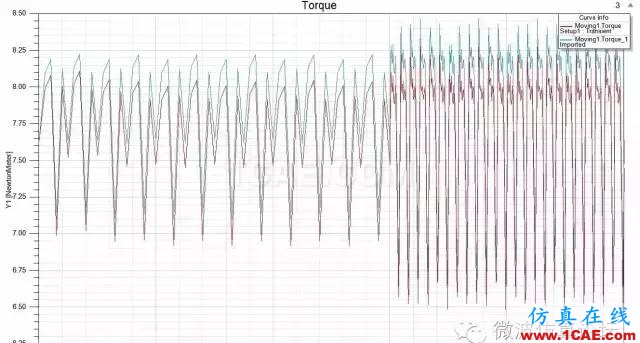

1、勾选□Consider core loss effect on field前后,输出转矩值对比,勾选后输出转矩值降低

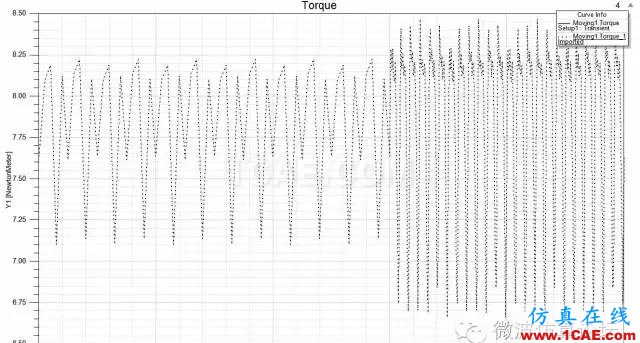

2、若只考虑Set up coreloss,但是不勾选Consider core loss effect on field,二者波形相重合
