搜索ANSYS Maxwell中如何冻结磁导率？
2017-02-09 by:CAE仿真在线 来源:互联网
Maxwell冻结磁导率的操作只支持静磁场。
1.原始模型,正常计算,不需要任何特殊设置。为了便于观察,可以设置个比较大的电流。Maxwell的后处理场查看器中默认没有磁导率,需要手动添加该项,具体公式为Mag(B)/Mag(H).
2.保存磁导率,加个比较小的电流:这个模型必须与原来的几何模型一模一样。保存磁导率的设置为:右击setup:在弹出的如下对话框中,在Solver的标签中>Advanced option>勾选Use pre-computed permeability data在弹出的对话框中,选中原始模型;切换到“General”选项卡中,将网格迭代次数修改为1次。
3.同样的激励下,保存磁导率与不保存磁导率的分析结果对比

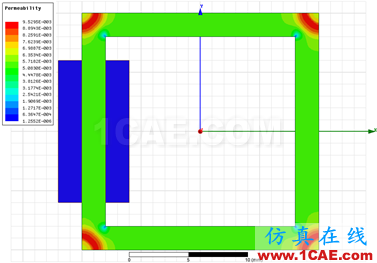

保存磁导率的磁导率分布

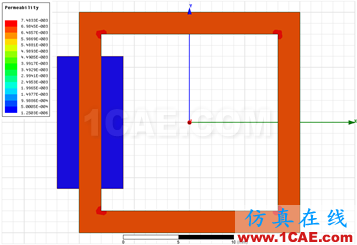

不保存磁导率的磁导率分布
