随机振动响应ABAQUS核心

2017-01-20  by:CAE仿真在线  来源:互联网

通过本文,希望读者能加深对ABAQUS随机响应分析的认识和理解。

第一步:建立分析步

建立一个模态分析步(简)

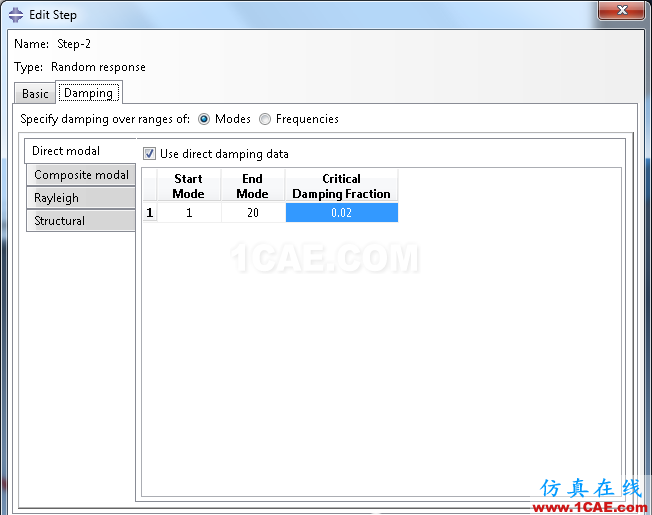

建立一个随机振动分析步;设置好相关参数,扫频的范围为1到2000HZ;分析采用模态阻尼,从1到20阶模态都是0.02。

第二步:加载

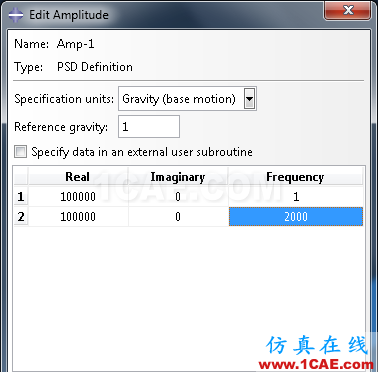

在LOAD模块中进行操作,建立一个PSD曲线。本操作是在在基座上加载一个恒为10G2/HZ的功率谱曲线。

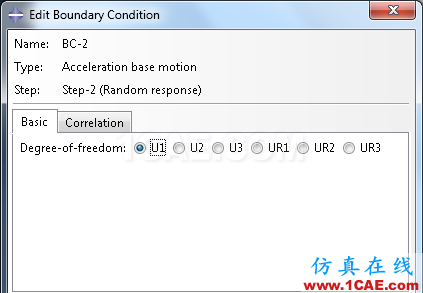

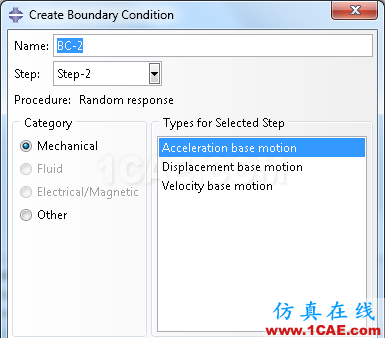

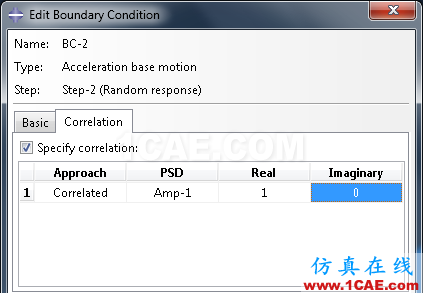

建立一个BASEMOTION,选择加载的方向,本案例加载两个方向,X方向和Y方向,所以整个操作过程需要重复一次(BC-2为U1方向,BC-3为U2方向)把这个PSD曲线和加载关联起来。

然后就可以提交计算检查结果了。

注意事项

随机振动的载荷输入单位是G2/HZ,所以输出的加速度单位也是一样的,同理,位移,速度也是类似的,仅仅是一个统计意义的数值,单位是统计意义的单位。

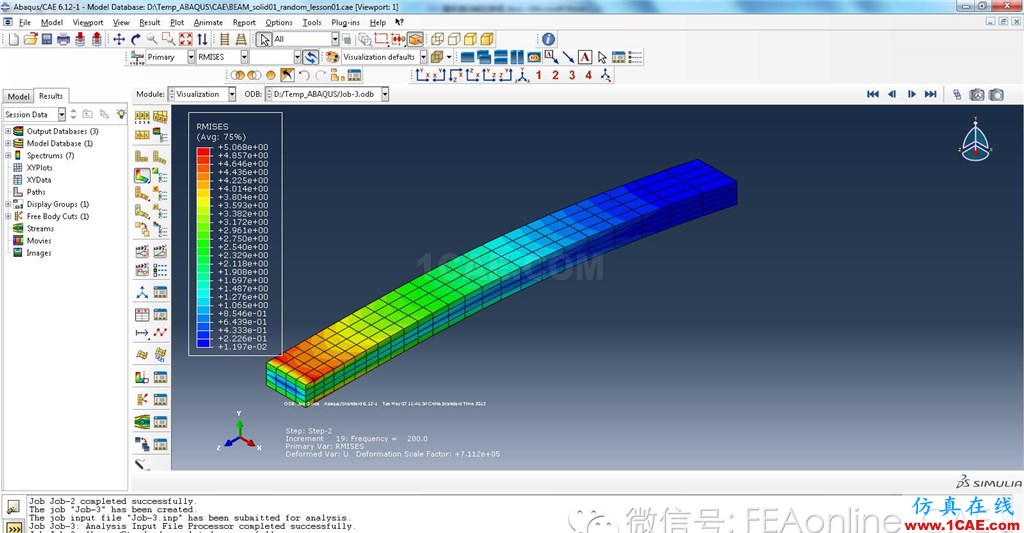

因为随机载荷是统计意义的,所以ABAQUS默认并不输出MISES应力,但是可以自己在OUTPUT中输出MISES应力和应力的均方根数值,这个功能是早期的版本没有的。
