• ABAQUS中的模态动态分析与显式动态分析的比较

瞬时模态动态分析可以计算线性问题在时域上的动态响应。它采用的是振型叠加法,因此在分析中首先要定义一个频率提取分析步。

振型叠加法我们在使用中要注意几个问题:

第一、系统是线性的,所以如果你的模型中定义了接触它是不能识别的。

第二、当在响应中频率的成分增加时,振型叠加法的效率就会降低。

第三、载荷的主要频率应该在所提取的频率范围之内,以确保对载荷的描述足够精确。

显式动态分析是直接解法中的一种。事实上对简单的线性动态分析没有必要用ABAQUS/EXPLICIT来分析。我们这里只是为了与瞬时模态动态分析做比较,故采用显式动态分析。如果模型的规模非常大,或模型中有复杂的接触,分析步时间又很短暂,采用显式分析是很恰当的。对于爆炸、冲击等问题采用显式分析能够得到较好的分析结果。

• 圆盘的模态动态分析

分析步的定义如下图所示:

从上图我们看到在瞬态分析之前定义了一个频率提取分析步。

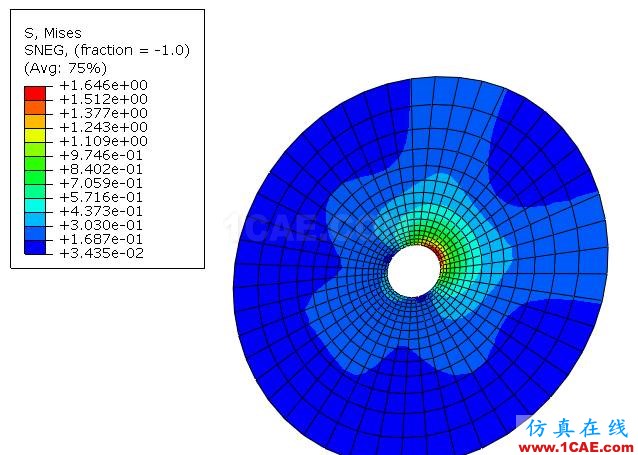

在模态动态分析结束时的圆盘应力图

• 圆盘的显式动态分析

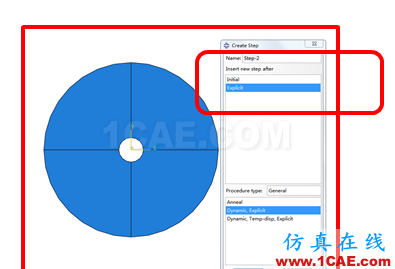

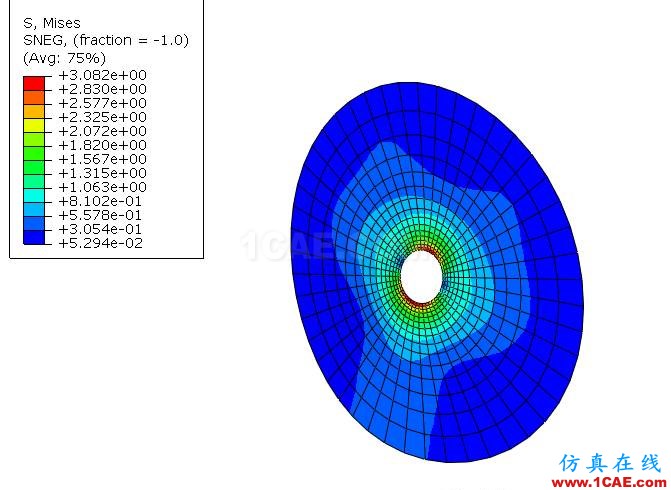

我们看到在显式动态分析的时候我们就没必要定义一个频率提取分析步。显式动态计算的圆盘应力结果如下所示:

• 模态动态分析与显式动态分析的比较

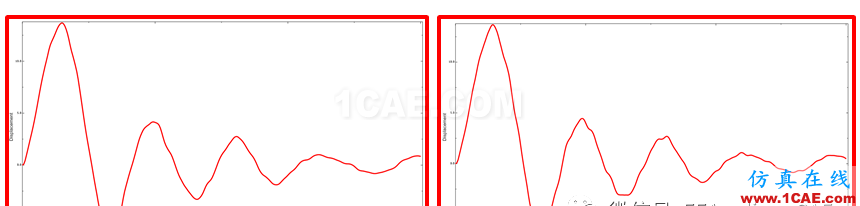

上两图即是圆盘顶部位移U3的历史输出,由图可知圆盘顶部位移U3的模态动态分析与显式动态分析的结果是一样的。两种类型各侧重解决不同的问题,我们在针对具体的分析时候就要多思考,选择合适的分析类型。
