ABAQUS后处理——XYData的操作与应用

2017-03-18  by:CAE仿真在线  来源:互联网

本篇文章主要介绍ABAQUS后处理?？橹蠿YData的使用。

结合之前推送《ABAQUS热电耦合分析实例》,我们进行XYData的创建、绘图、导出。

一、XYData的创建

用户可通过两种方式进入XYData的创建:直接点击

Create XY Data

选择ODB field output,点击Continue,进入XY Data from ODB Field Output对话框。我们可以进行变量的选择和单元或节点的选择。我们选择NT11:Nodal Temperature作为变量

切换到Element/Nodes,选择Pick from viewport,点击Edit Selection,然后选择我们想要的节点,点击Done,点击Save,点击OK,完成XYData的创建。

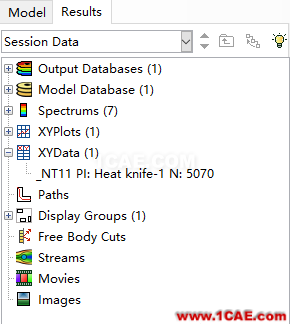

我们点击模型树中的XYData,可查看、编辑创建的XYData。

二、XYPlots

在模型树下,找到创建的XYData,鼠标右键,选择Plot,程序自动生成此XYData的图。

三、XYData数据导出excel格式

通过菜单Plug-ins→Tools→Excel Utilities,弹出Excel Utilities对话框。

选择创建的XYData,点击OK,自动导出并打开Excel格式的数据。

四、数据处理及应用

对导出的excel格式数据进行处理,例如可跟实验获得数据进行对比,查看模型建立的准确性,可进行分析及模型修正。

文章如有不妥之处,欢迎交流讨论。
