假定一截面1x1,混凝土部分材料为C30,钢筋为HRB300,钢筋截面为4根20,分别采用经典计算法,rebar模拟,箱型截面模拟和I字形截面模拟,并对结果进行分析,并给出建议。
(1)经典计算法
![[ABAQUS] 梁截面中钢筋的模拟几种方法比较(一)](http://www.gdrukj.cn/i/g/8a/8aa5d6bbcbafdd3d80dd40114fc6802er.jpg "[ABAQUS] 梁截面中钢筋的模拟几种方法比较(一)")
(2)*rebar模拟

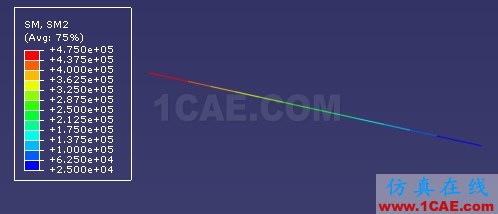

梁弯矩图
![[ABAQUS] 梁截面中钢筋的模拟几种方法比较(一)](http://www.gdrukj.cn/i/g/cd/cdd8e1e4b71b6926185798ac109f2083r.jpg "[ABAQUS] 梁截面中钢筋的模拟几种方法比较(一)")
钢筋的应力应变:
ELEMENT
REBAR PT
FOOT-
S11
E11
NOTE
1
R1
1
1.4960E+07 7.4798E-05
1
R2
1
-1.4959E+07 -7.4797E-05
1
R3
1
1.4960E+07 7.4798E-05
(2)箱型截面模拟(基于钢筋面积等效的方法)(B0.8x0.8x3.925^-4x3.925^-4)

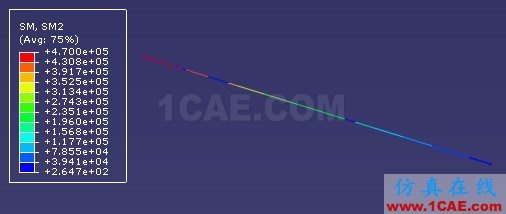

混凝土部分承受的弯矩
![[ABAQUS] 梁截面中钢筋的模拟几种方法比较(一)](http://www.gdrukj.cn/i/g/13/13a437613be836563b4e4810065016a5r.jpg "[ABAQUS] 梁截面中钢筋的模拟几种方法比较(一)")

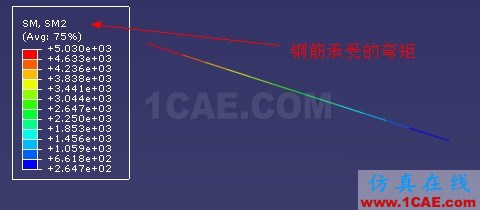

钢筋部分承受的弯矩
![[ABAQUS] 梁截面中钢筋的模拟几种方法比较(一)](http://www.gdrukj.cn/i/g/05/0572ae30e6d06ac48da53e5b5e23d8ecr.jpg "[ABAQUS] 梁截面中钢筋的模拟几种方法比较(一)")

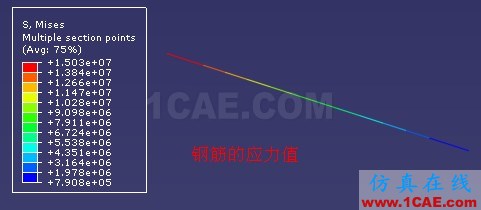

钢筋应力值
![[ABAQUS] 梁截面中钢筋的模拟几种方法比较(一)](http://www.gdrukj.cn/i/g/7d/7dec4132f4ae8047d106d04cf9c21ce9r.jpg "[ABAQUS] 梁截面中钢筋的模拟几种方法比较(一)")
(2)I字形截面模拟(基于钢筋面积等效的方法)(H0.8x0.8x10^-12x7.85^-4)

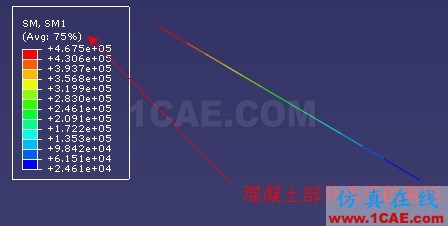

混凝土部分承受的弯矩
![[ABAQUS] 梁截面中钢筋的模拟几种方法比较(一)](http://www.gdrukj.cn/i/g/ac/acb582b23569d9713f5e77f4650892a0r.jpg "[ABAQUS] 梁截面中钢筋的模拟几种方法比较(一)")

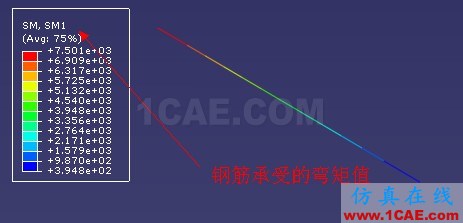

钢筋部分承受的弯矩
![[ABAQUS] 梁截面中钢筋的模拟几种方法比较(一)](http://www.gdrukj.cn/i/g/6b/6b3b173828321b89e7124163020b1ffdr.jpg "[ABAQUS] 梁截面中钢筋的模拟几种方法比较(一)")

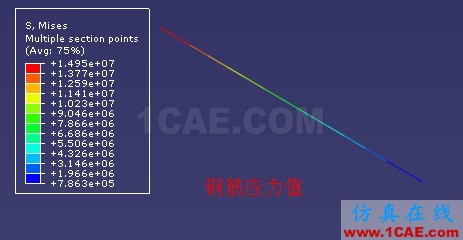

钢筋应力值
![[ABAQUS] 梁截面中钢筋的模拟几种方法比较(一)](http://www.gdrukj.cn/i/g/d2/d20a6d214f0e8688485a9a3557892685r.jpg "[ABAQUS] 梁截面中钢筋的模拟几种方法比较(一)")
(4) 结果比较
|
混凝土部分承受弯矩 (误差) |
钢筋部分承受弯矩 |
钢筋弯矩误差 |
钢筋应力 |
误差 |
|
| 经典方法 |
4.675e5 |
0.075e6 |
---- |
1.5e7 |
---- |
| *rebar模拟 |
4.675e5(0) |
0.0754e6 |
0.5% |
1.496e7 |
-0.27% |
| 箱型截面模拟 |
4.70e5(6.9%) |
0.0503e5 |
33.3% |
1.503e7 |
0.2% |
| I字形截面模拟 |
4.675e5(0%) |
0.075e5 |
0% |
1.495e7 |
-0.3% |
(5)分析
箱型截面的钢筋面积和钢筋相同,但是惯性矩不一样,所以导致结果存在较大差异。
(6)建议
梁截面中采用*rebar和I字形截面模拟。
