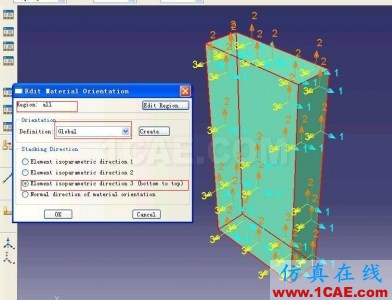

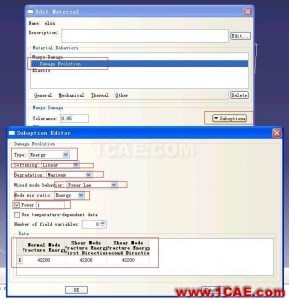

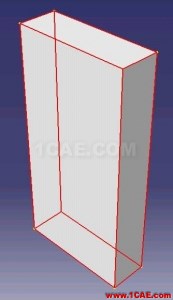

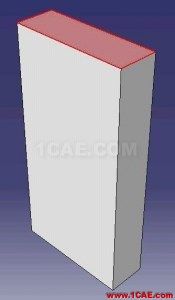

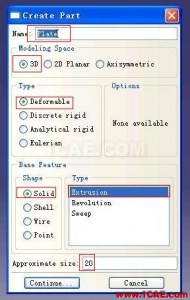

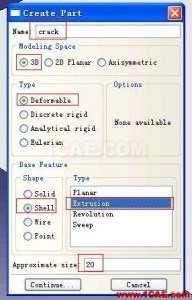

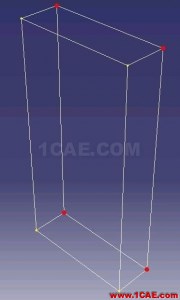

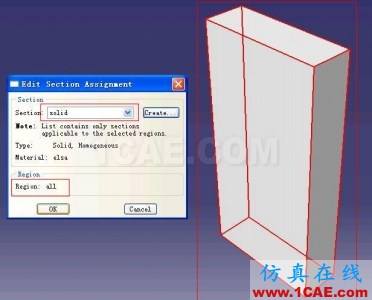

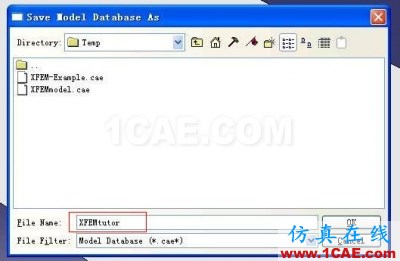

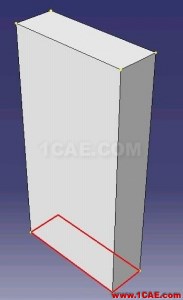

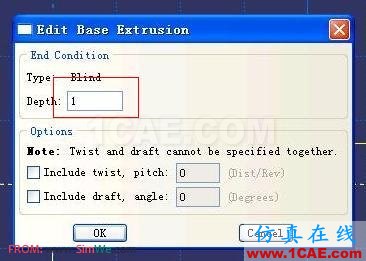

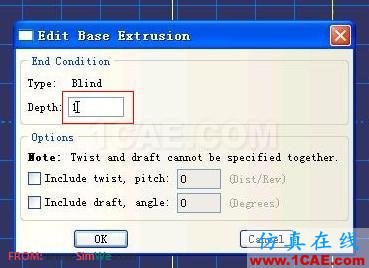

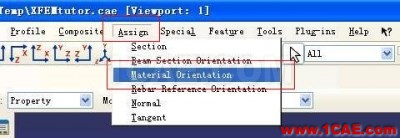

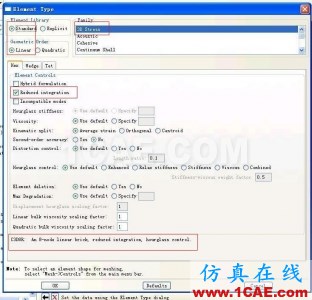

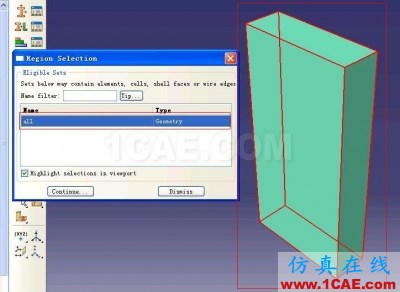

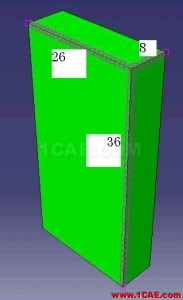

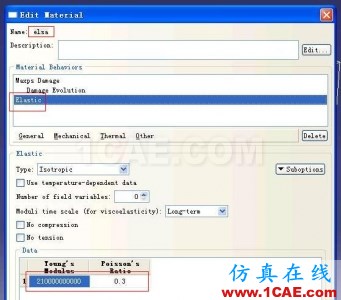

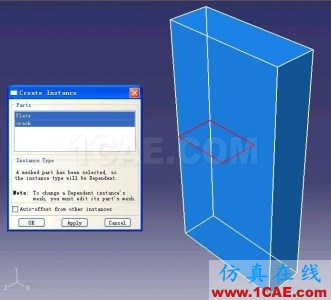

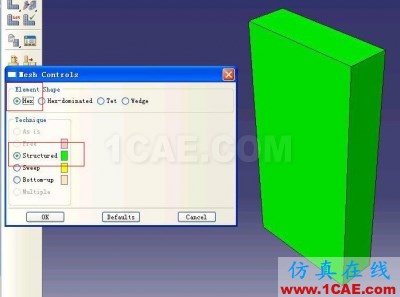

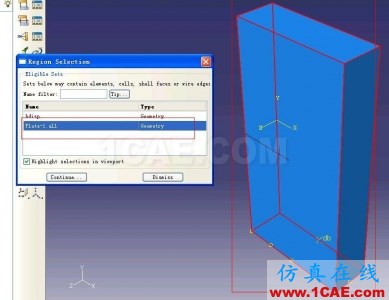

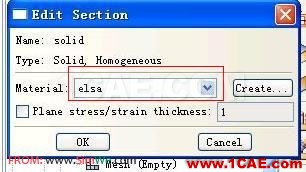

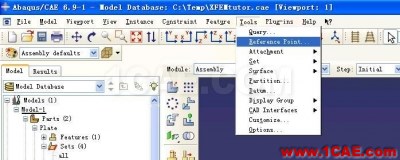

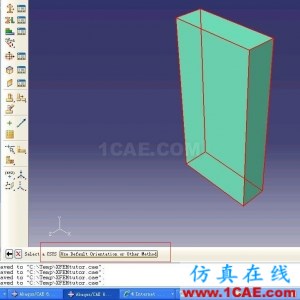

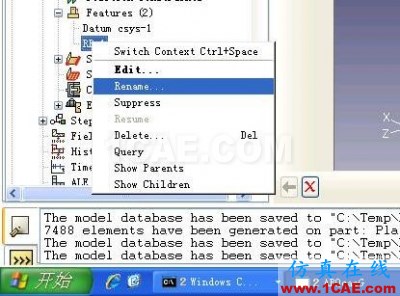

四、装配?？?选中plate和crack两个part,分别生成2个实体(如图26),生成一个参考点,参考点的坐标为(1.5,-3,0)(如图27,28)。将参考点的名字改为db(如图29,30)。生成集合bdisp,此集合包含db这个点。

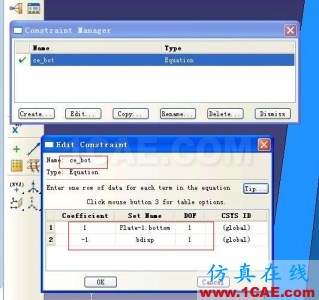

五、Interaction模块中创建约束方程ce_bot,如图31所示。

六.Step?？橹械牟僮?

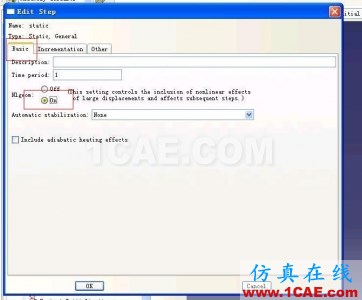

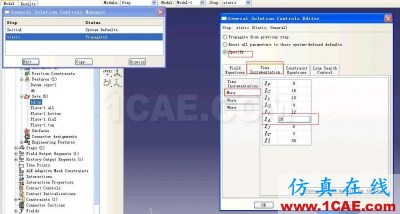

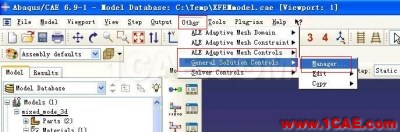

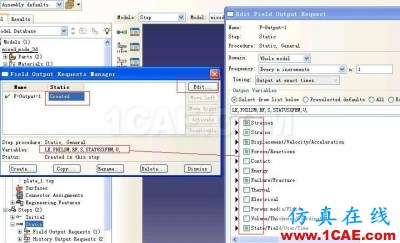

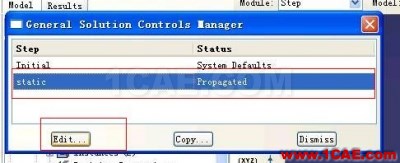

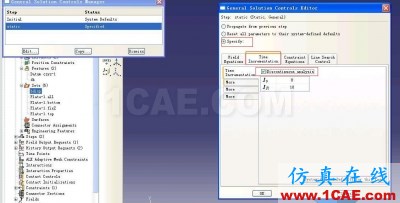

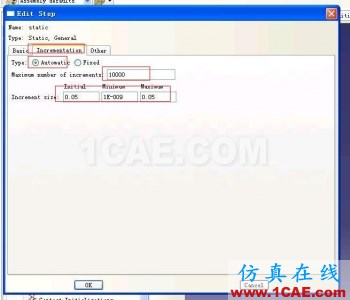

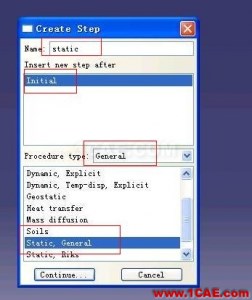

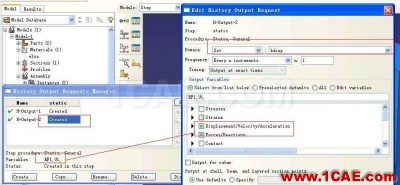

1.建立个static的分析步,如图32所示。打开几何非线性开关,如图33所示。设置增量步,如图34所示。打开解控制,如图35和图36所示,并进行有关参数的设置,如图37和图38所示。设置场输出变量,如图39所示。请求一个新的历史输出变量,如图40所示。

七Load模块中的操作:

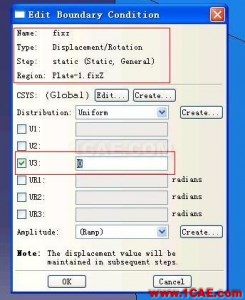

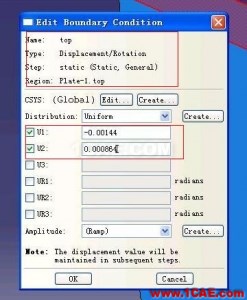

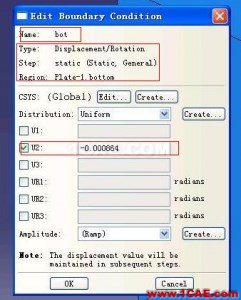

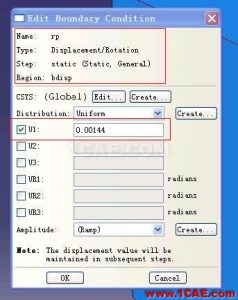

设置4个位移边界条件,位移值、边界条件的名称、类型、作用载荷步、作用区域等分别如图41~44所示。

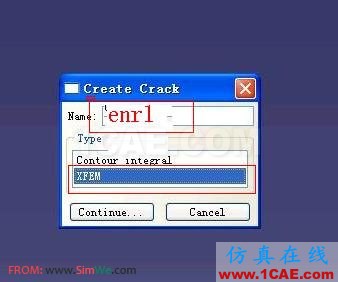

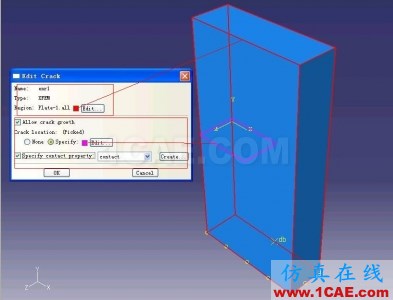

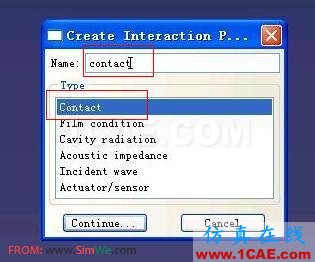

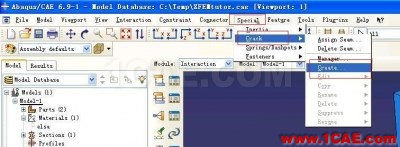

八、设置XFEM型裂纹:返回Interaction模块,先生成一个硬接触属性contact,如图45所示。再建立XFEM型裂纹,过程如图46~49所示。

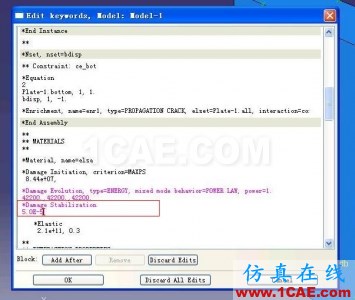

九、通过关键词编辑器加入损伤稳定性控制,如图50,图51所示。

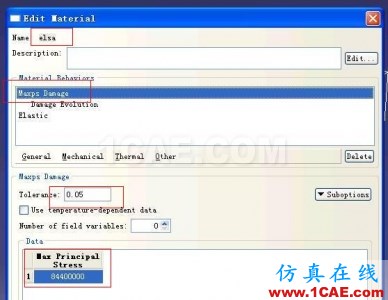

新版本的abaqus可以在定义材料属性的时候直接定义这个参量Damage Stabilization Cohesive---Viscositycoefficient,,不需要通过关键词编辑器加入损伤稳定性控制,

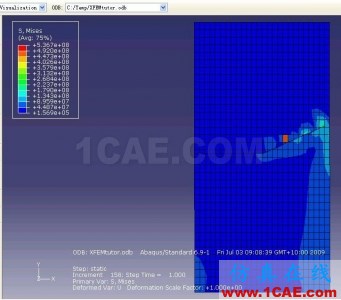

十、生成job XFEMtutor,进行计算,结果如图52所示。
