fluent ICem学习心得分享

2016-08-15 by:CAE仿真在线来源:互联网

在新的版本中icem对gambit取而代之了,原来的fluent与gambit搭配,变成fluent与icem搭配。

学了一年的Gambit,之前做的几何模型比较简单,就一直在用Gambit, 但是最近老板布置的任务几何模型太复杂,发现用Gambit根本实现不了网格的创建。于是接触了两周的ICEM, 下面就介绍一下我自己的学习心得。

用ICEM的已经一段时间了,对ICEM的了解还是不多。

但是学习过程你会发现:icem更现代化,而gamebit似乎老了,很多划分网格的概念还停留在二维状态,被淘汰是迟早的事情。

从刚开始用ICEM,是从tutorial开始的,并且学的就是六面体网格。跟着tutorial学习,就是一步步的跟进,对于其中的关键问题当时并没有重视,只知其一,后来开始做自己的东西,才真正的了解ICEM,真正的熟悉ICEM,真正的用上了ICEM。在这里,第一个建议,不要过于强调练习,一定要与自己做的东西结合起来。

ICEM的tutorial里面并没有讲很多具体功能的应用,这需要自己不断地探索与运用,每个人都有自己的心得体会,所以,第二个建议,在进行学习ICEM时,当然,也不仅限于ICEM,各位要多多的向周围同学师兄师弟师姐学习,才能掌握其中的诀窍。
ICEM的关键问题就是BLOCK的划分,这需要对模型的整体把握与规划,不同的模型有不同的BLOCK剖分,而相同的模型可以有多种BLOCK,所以千万不要局限于一种思维,要多试多想方能成功。

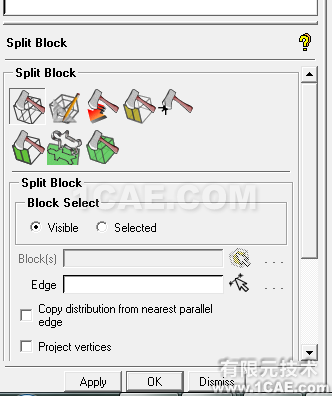

ICEM最大的优点是能够生成贴体网格,这种规整的结构网格在迭代计算过程中收敛性很好,原理是通过BLOCK划分逐渐接近真实的几何体,然后进行点线面关联,当然在关联的时候,平台后面也就在解微分方程,建立起BLOCK边线与实际几何体边线的对应关系。因此,ICEM划分网格最大的难点就是寻找合适的BLOCK进行划分。就像是雕塑家,最开始选择一个很大的BLOCK,然后逐渐对其进行划分,删除,最后逼近几何模型。如下图所示,左边是BLOCK,右边是几何实体,最开始我们建立个矩形块,然后采用如图所示的ICEM中的Split Block按钮组件进行划分成不同的块,再将电线分别对应到几何体上,就形成了贴体网格。

我刚开始看了一周纪兵兵和流沙的视频,然后独自进行练习,发现自己动手操作时会出现很多问题,这说明在进步了。
