搜索HFSS布尔操作控制双边切割深度
2017-04-05 by:CAE仿真在线 来源:互联网
1设置全局变量
2各变量的含义

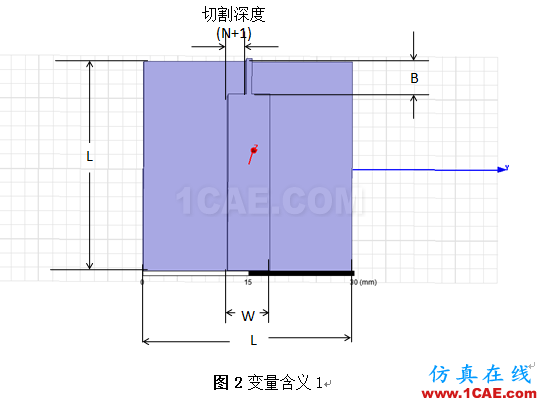

说明:N为控制因子,若C=1,其中切割深度为N+1,在这里C为初始切割矩形的宽度总共为两个矩形,分别为左矩形和右矩形。其中左矩形只需要控制Y Size即可右矩形既要控制Y Size还要控制Y position。
4 总结
切割的深度是和位置有关的,对于左矩形来说仅仅改变Y Size,但对右矩形来说要改变两个变量,Y Size要变,Y
position也要进行改变,如果把Y size设置成C+N,仅仅把Y
position设置成W/2-C,则一旦控制因子增加或者减少了就会直接在Y
Size直接改变,得不到控制的实际效果。HFSS坐标点是由图形的左后下角来算起的,所以在Y Size的基础上加N,则要在Y
Position 的基础上减N。切割的双边深度不小于总宽度的条件:C+N<=W/2,W为切割物体的总宽度。
