用实例具体解释PCB设计中的3W规则
电子玩家/文
PCB设计中的3W规则主要是为了减少线间串扰,应保证线间距足够大,当线中心间距不少于3倍线宽时,则可保持70%的电场不互相干扰, 称为3W规则。 如要达到98%的电场不互相干扰, 可使用10W的间距。
下面我们从一个实际的例子中理解一下:
图一
图二

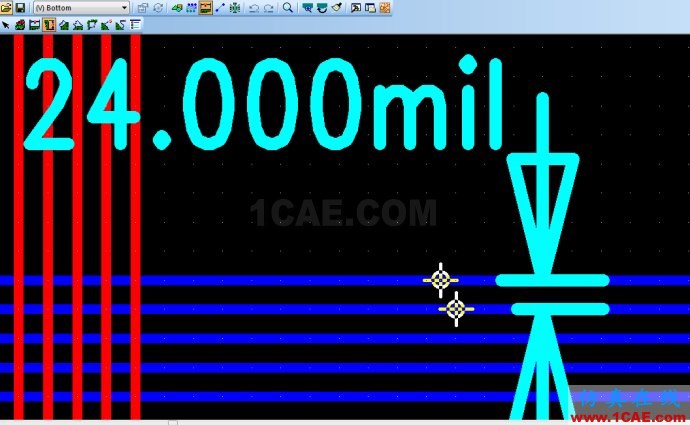

图三
图一和图二是两根相邻的走线,线宽分别是8mil,图三是测量了两根线的中点到中点的距离,是24mil,刚好是8mil的3倍,正是我们常说的3W规则。
