测试背景

随着大数据的日益普及,核心网传输带宽需求每年均有大幅度的提升,传输技术也需要进一步发展,新的应用和市场不断涌现。这种爆炸式的发展得益于过去15年的技术积累,现在出现了单通道56Gb/s通信速率。芯片也基本成型,本文所做测试验证,主要是把70G免焊高速连接器应用在单通道56Gb/s的测试板上。

所选用的70G免焊连接器

特点

1. 1.85接口频率范围DC~70GHz

2.不用焊接,用螺丝锁定

3. 45度出线,信号针尖有弹性,类似探针台的测试探针设计

测试板情况

如图所示

1. 测试板的走线长度2.28inch.

2. 测试板的线宽7mil

3. 测试板盖了绿油,不盖油芯片端会短路

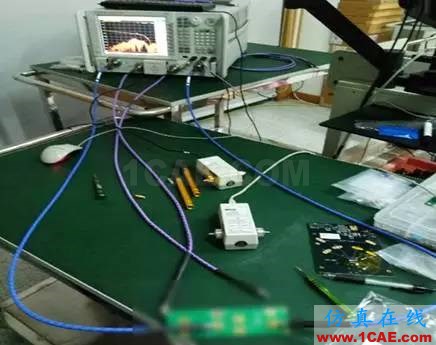

测试方法

通过电子校准件,校准到1.85线缆的接口,67G的网,1.85的线缆

阻抗测试结果

红色为70G的免焊连接器和PCB接口处,阻抗的波动有正负2.5ohm左右,非常的小,走线的阻抗也非常靠近50ohm.

损耗测试结果

S21没有大的谐振,在28GHz时为2.98dB。根据结果计算,去掉两个连接器后,大概是1dB/inch,可供56G项目做参考

S22:

S22小于-20dB,在60Ghz以内,可见谐振非常的小

分析总结

因这种70G免焊连接器类似探针,应用在探针台上的那种设计,因此可以重复利用,缺点是有磨损可能。

接头处从上面来测试结果来看,阻抗控制较理想,变化比较小,S21也没有什么谐振,但仍有待提高。就此类70G免焊连接器来说,性能还是非常的好,适应用技术研究。那么在高达56G,是否可以应用在内层有过孔的情况呢?对损耗的影响又如何呢?请等待下一回分解。

本文转自公众号: 兴森科技
