技巧 | SpaceClaim与HFSS几何参数双向互动

2018-01-15  by:CAE仿真在线  来源:互联网

鉴于越来越多的电气工程师使用三维电磁场分析工具,本篇文章以Coaxial Adaptor参数优化分析为例,介绍在ANSYS Electronics Desktop 中如何实现SpaceClaim与ANSYS HFSS的几何参数双向互动。具体操作如下:

1.在SpaceClaim中打开或创建3D模型。

2.使用

移动工具,创建尺寸或位置参数。(详见书中3.3.7参数化部分)

3.保存为SpaceClaim格式.scdoc。

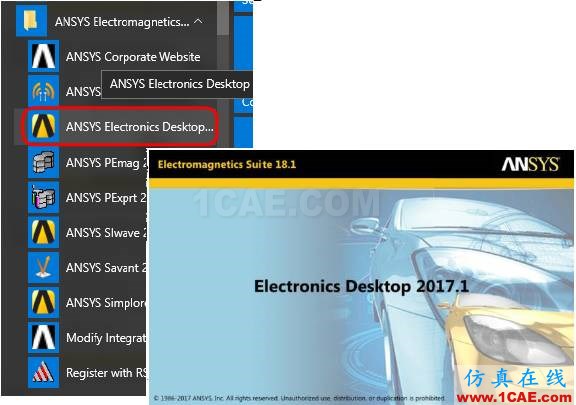

4.打开ANSYS Electronics Desktop。

5.插入HFSS设计。

Modeler>SpaceClaim Link>Connect to Active Session>Connect。

6.单击Model结构树中的SpaceClaim,查看参数导入情况。

7.测试几何双向互动。在HFSS中编辑几何参数值,需要执行如下操作,才能将几何更新。

Geometry>鼠标右键单击>Send Parameters and Generate。

8.设置参数优化空间。

Optimetrics>鼠标右键单击>Add>Parametric>Setup Sweep Analysis。

9.执行优化分析,几何参数将自动更新。

Optimetrics>ParametricSetup>鼠标右键单击>Analyze。

10.后处理时可以通过Post Analysis Display将已有的几何参数值调出。也可以重新打开Spaceclaim。

Model>SpaceClaim>Lanuch SpaceClaim。

更多关于SpaceClaim的使用经验和应用场景请参阅书籍《ANSYS SpaceClaim 直接建模指南与CAE前处理应用解析》。
