子模型技术的应用
子模型技术基于圣维南原理。其可以用来在保证分析精度的前提下,获得局部更精确模型结果的一种方法。在workbench 15.0之前的版本,需要插入两组APDL命令完成数据原始模型和子模型之间的数据传递操作。15.0及以上版本可采用GUI的方式十分方便的进行分析。
进行子模型分析时,应保证模型整体坐标系方向不变。本文所用模型已进行适当切割操作,以利于子模型分析时的操作。
右键将原?？楦粗啤Ｈ缤?51所示。
图-51 复制?？?/span>

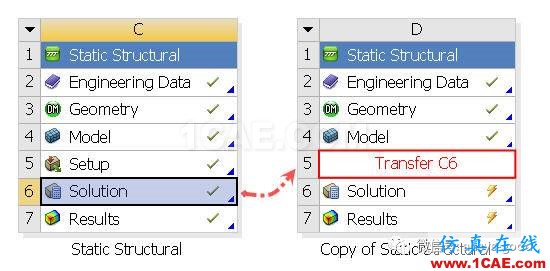

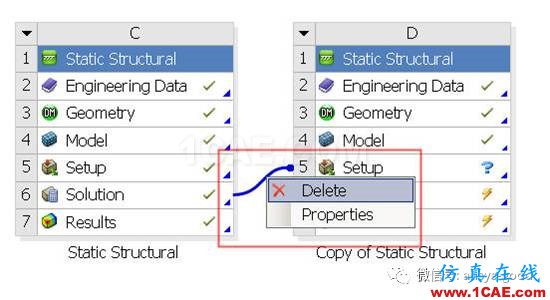

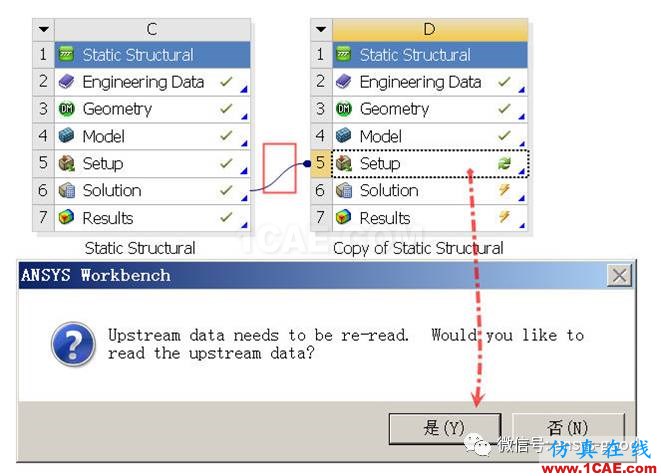

拖拽上一个?？橹械腟olution到下一个模块的Setup中,如图-52所示。完成后形成一条圆形末端的曲线连线,其用来传递切割边界处的位移值。双击进入二个?？槭?其会提示是否刷新数据,单击是。如图-53所示。
图-52 拖拽连线
图-53 刷新数据

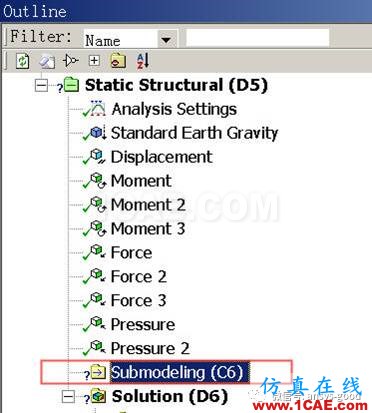

进入后Outline下方会新增一个Submodeling,即子模型。如图-54所示。
有些时候完成如图-53的刷新操作后,Outline中没有新增的子模型,可以退出模块,右键删除连线再重新连接刷新。如图-55所示。
图-54 子模型
图-55 删除连线
子模型分析时只需要局部模型即可,导入完成后可将外部模型抑制,不参与计算。而切割范围的大小,以需要多次验证其不影响子模型内部的应力结果为准。需多次试算,本文暂不介绍。

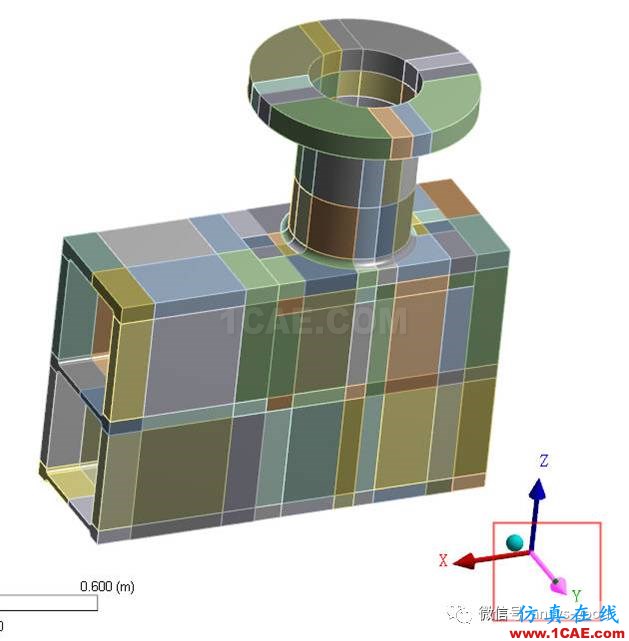

为方便抑制模型,可将视角转换到正对方向。单击右下角整体坐标系的Y轴。如图-56所示。
图-56转换视角

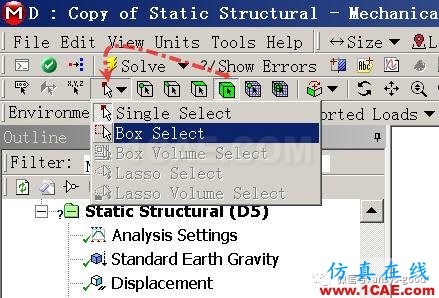

将模型选择形式更改为选体的形式,再将选择模式更改为框选。如图-57所示。
图-57变更选择模式

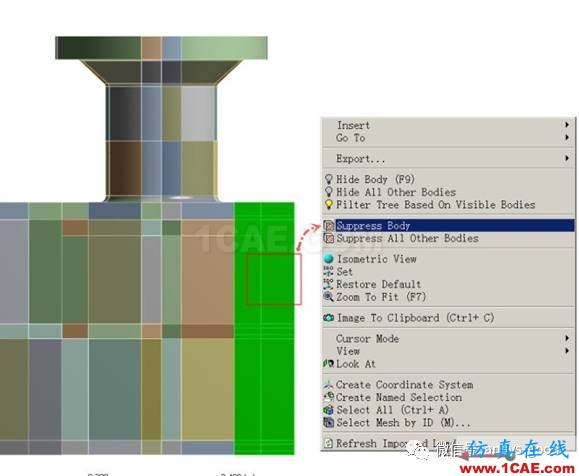

正向视角查看后,将外部模型逐个框选,并右键单击抑制按钮。如图-58所示。

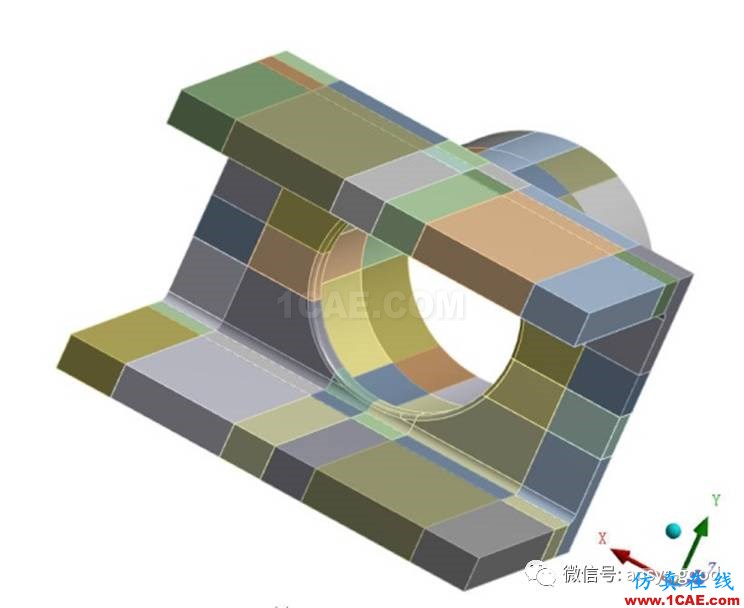

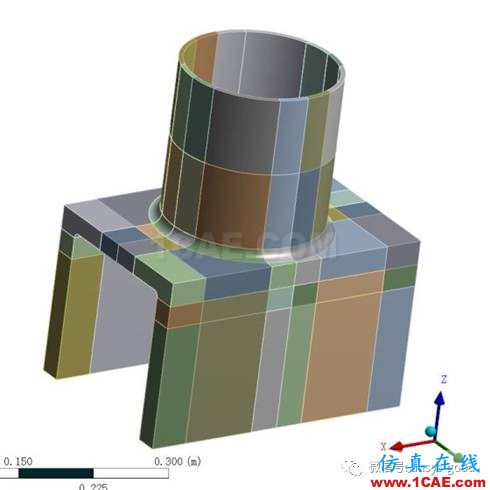

抑制后的模型如图-59和图-60所示。此时的模型即适合于子模型分析的模型。
图-58 抑制后的模型
图-59 子模型
图-60 子模型

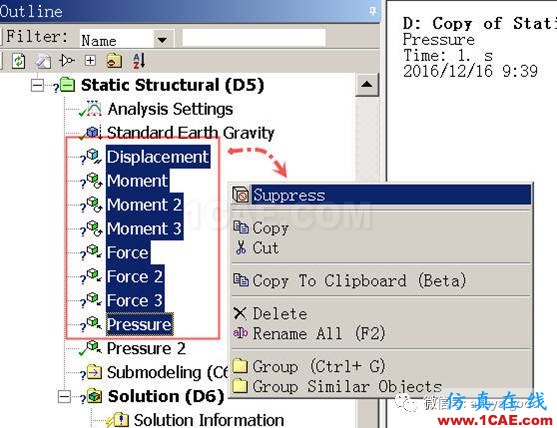

Outline中复制过来的不属于子模型内部的边界条件与荷载也应该抑制。选中后右键单击抑制按钮。如图-61所示。
图-61 抑制不需要的部分

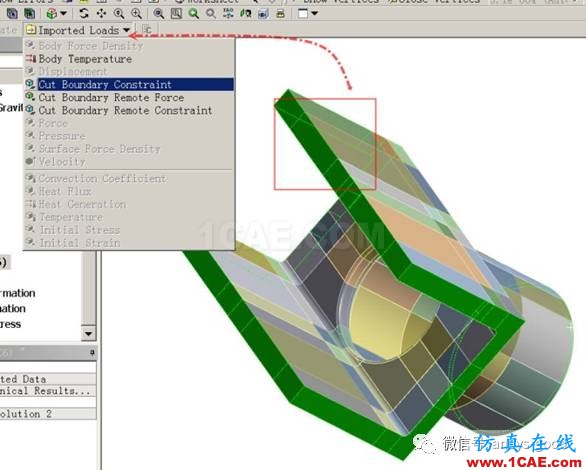

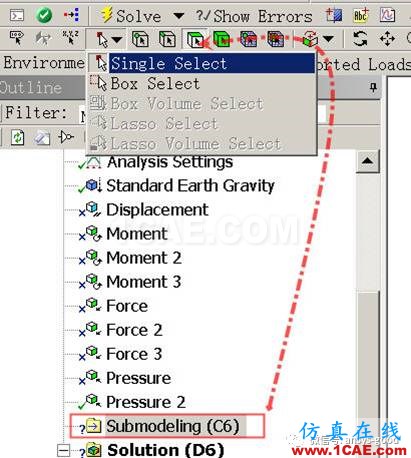

将选择模式转换成单选,且表面的形式,并单击子模型按钮。如图-62所示。
分别选取切割边界上的表面,并单击子模型按钮中的切割边界选项。如图-63所示。
图-62 更改选择模式
图-63 设置切割边界

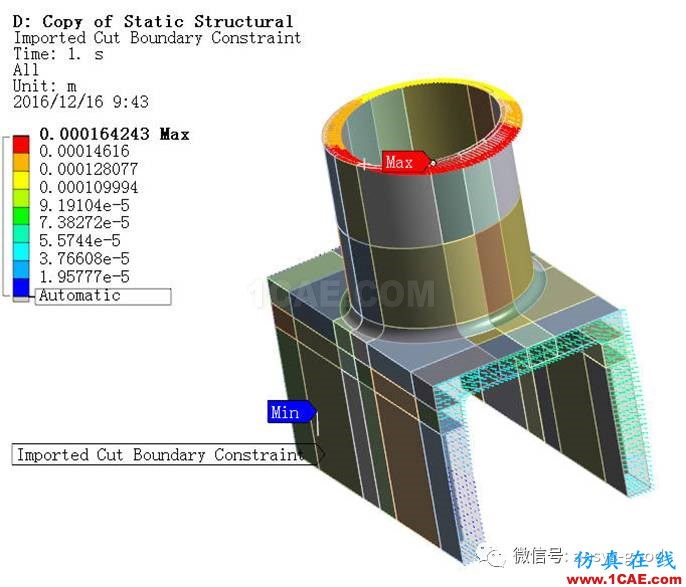

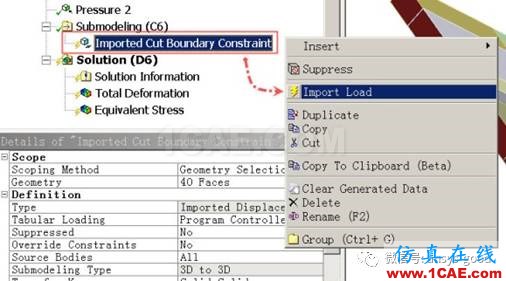

右键Outline中新增的切割边界结果并刷新。如图-64所示。稍等几分钟后,切割边界处的位移结果导入完成。如图-65所示。
图-64 导入边界结果
图-65 导入后的切割边界位移值

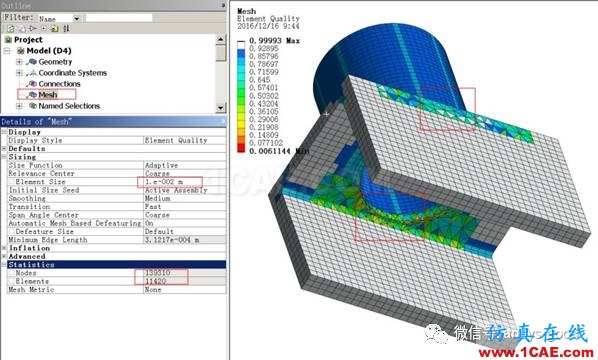

图-66为采用1E-2m网格尺寸划分出的子模型网格单元质量云图。
图-66 网格质量云图

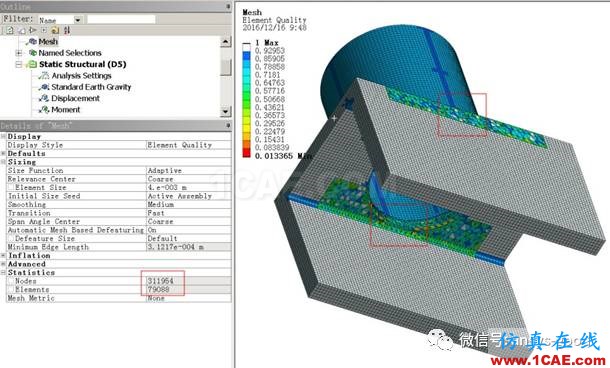

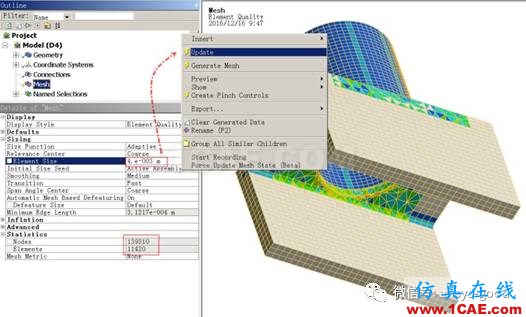

由于子模型的体积较小,在同样计算机配置下,可以划分更细的网格。将网格尺寸细化到4E-3m,右键outline下面mesh单击刷新按钮。如图-67所示。
图-67 细化网格

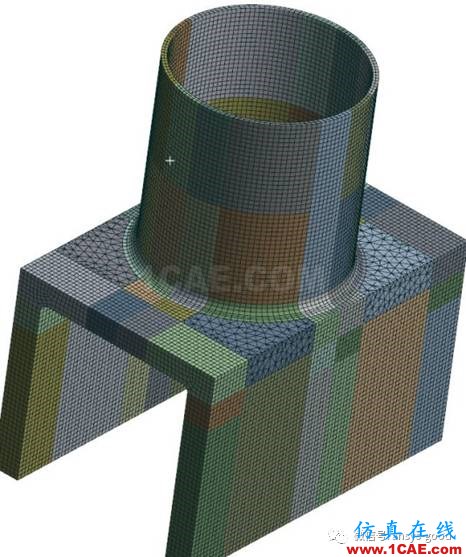

完成后的网格如图-68所示?？梢钥闯霾嗝娴哪Ｐ退溆兴懈?但是仍然是质量一般的四面体。
图-68 细化后的网格
8.虚拟拓扑技术的应用

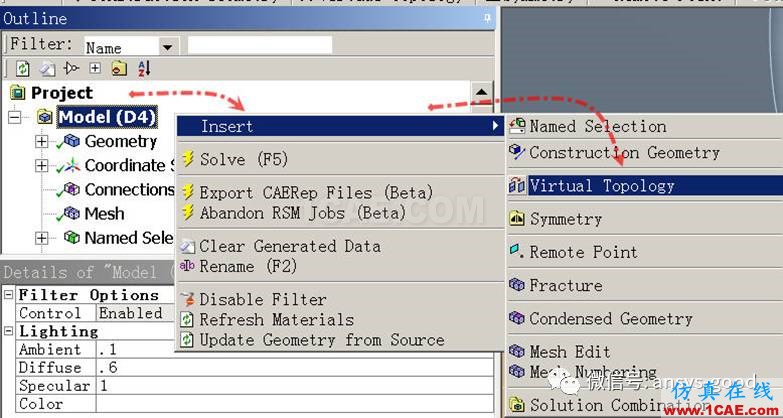

将图-68框选的四面体网格区域放大后可以看出,几何模型内侧存在一些三角形碎面,其不利于网格质量的改善。可以考虑采用虚拟拓扑的方法合并该表面。如图-69所示。右键单击Outline中的虚拟拓扑按钮。如图-70所示。
图-69 局部碎面
图-70 打开虚拟拓扑功能

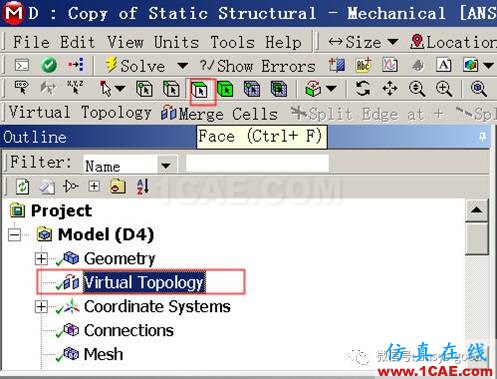

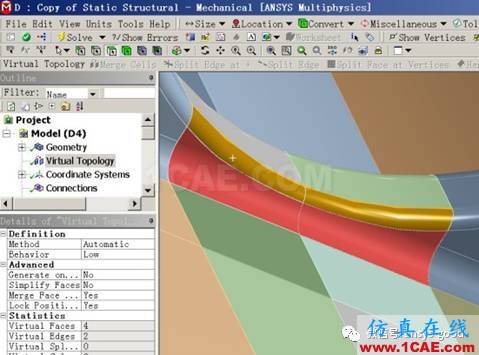

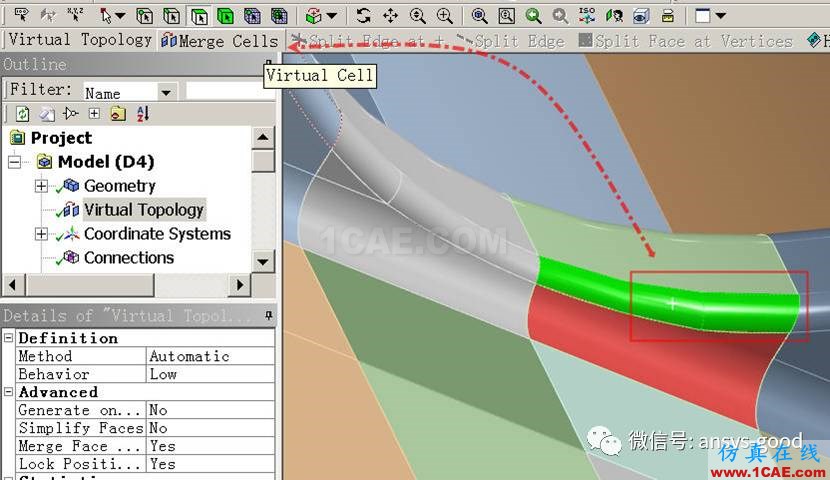

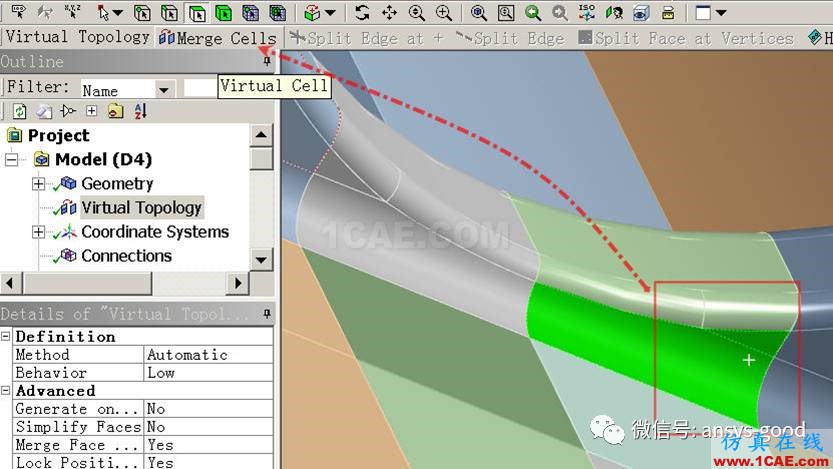

打开后Outline下方会出现一行虚拟拓扑按钮。单击其,并向上将选择形式改为面的方式。如图-71所示。分别单击三角形碎面和圆弧表面,向上单击Virtual Cell,即可合并表面。如图-72所示。
图-71 新增的虚拟拓扑
图-72 合并表面
图-73中红色部分为合并后的表面。其上方圆弧位置为两个小表面组成,用同样方法也可将其合并。如图-73所示。合并后的表面如图-74所示。由于模型具有对称性,对面的表面也需要合并。本文不再赘述。
图-73 继续合并表面
图-74 合并后的模型

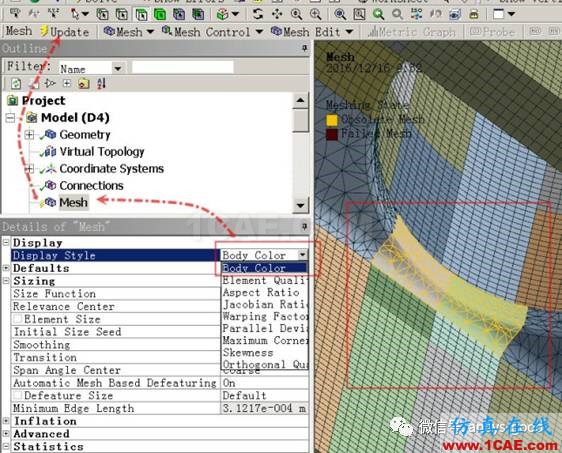

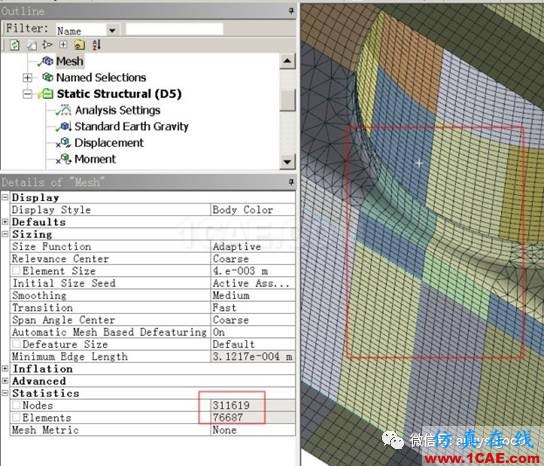

在网格的详细信息中,将显示模式调整为默认,再刷新网格。如图-75所示。图-76为刷新后的网格,右侧框选区域已经从四面体网格变为砖形网格。
图-75 刷新网格
图-76 砖形新网格

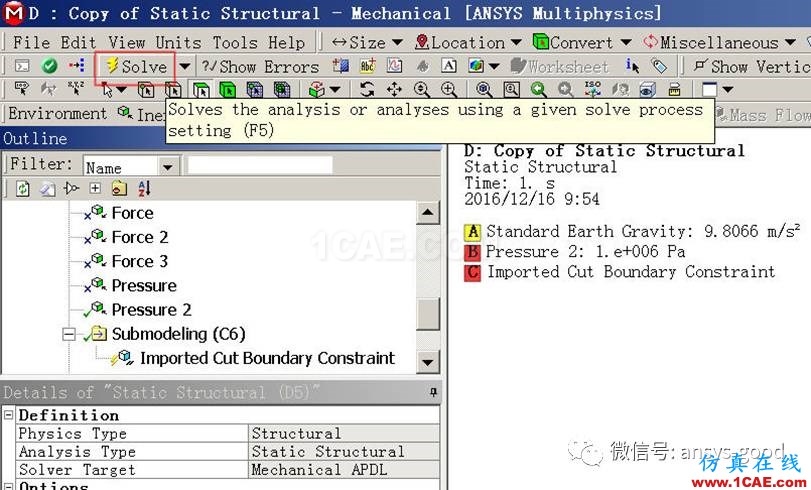

完整一些的网格如图-77所示。至此完成了子模型分析的前期准备工作,可以求解试算一次。如图-78所示。
图-77 刷新后的网格
图-78 求解

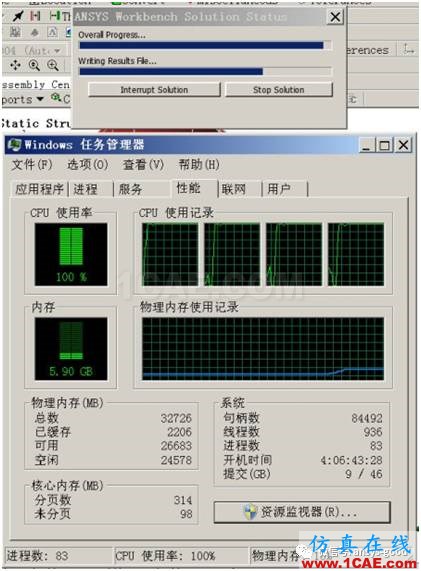

图-79为求解进度?？梢钥闯鯿pu相对网格较粗的之前的分析,子模型分析时有更多的时间4核心百分百运行。
图-79 求解过程
