如何在ansys workbench里面使用apdl命令行做后处理？

2017-06-22  by:CAE仿真在线  来源:互联网

如何在ansys workbench里面使用apdl命令行做后处理,这个问题当你深入进行ansys仿真的时候,往往需要用到,但有不想去到mechanical那边进行处理,办法有木有?

办法还是有的,只要你肯下苦功夫去学。

1、首先你在wb里头要打开输出db文件的开关

如果不打开,无论你的command写的多正确,都会提示错误

出现提示:

An unknown error occurred during solution.  Check the Solver Output on the Solution Information object for possible causes.

再深入搜索ansys的输出信息,你会发现:

An error occurred while attempting to open the results file file.rst.

所以这一步很关键

2、自然是在solution里面insert command了

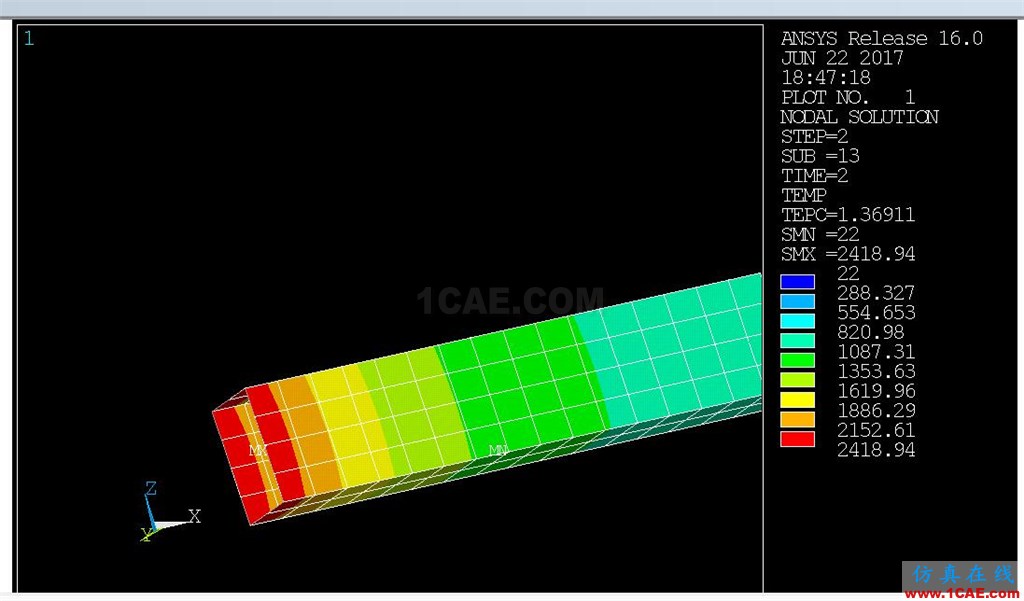

输入命令后,只要右键solve即可得到输出的云图结果

命令黏贴如下:

resume,!读入ansys的结果集

set,last !取最后一个结果集,也可以输入时间

!Length unit for the following data is M
/FOC,  1,  2.00860891491175E-02  ,-2.22044604925031E-16  ,5.23796770721674E-03
/VIEW,  1,  -.502332888080788  ,-.846643546025513  ,-.175659829004128
/ANG,  1,  125.056023397289
/DIST,  1,  2.44669204995158E-02

/show,png 以png格式图片输出

nsel,all 选择所有节点
PLNSOL,temp 绘制温度分布云图

ok,掌握了这个方法之后,你在workbench基本可以进行任意的后处理了,不再受制于wb里面现有的类型,比如你可以细化的节点集合,而不是wb里面的part进行处理

所有apdl能用的后处理命令你都能在workbench里面使用。

——仿真在线
