搜索实战 | 双列角接触球轴承应力分析
2017-09-20 by:CAE仿真在线 来源:互联网
TASK
-
双列角接触球轴承在额定载荷(径向力为240kgf)和转速(5000 RPM)轴承的疲劳寿命。
SOLUTION
主要技术挑战
-
双列角接触球轴承内外圈与滚珠的有限元模型规模大,要考虑接触。
解决方案
-
首先进行静力分析,观察应力分布情况。
-
初步分析得到:在径向力作用下,中下部五组十粒钢球与内外圈发生接触,其他钢球不起作用,因此计算时在模型中仅用十粒钢球。
-
考虑到对称性,取1/2模型进行计算
结论
-

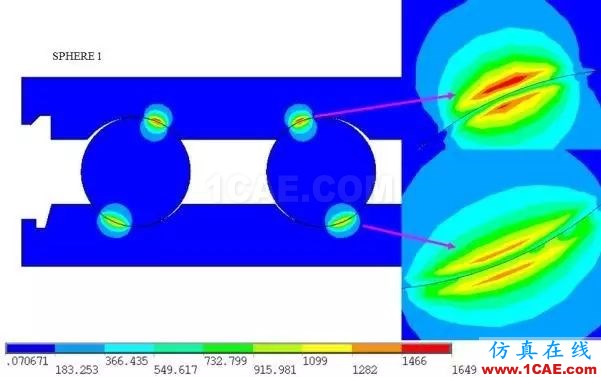

最大mises应力在外圈滚道接触表面下0.14mm处
Customer Benefit
-
提高轴承设计寿命
