Rocky DEM集成在ANSYS Workbench界面中,不仅能够快速地实现多物理场耦合,还能借助ANSYS Workbench参数化设计功能,进行相似设计、系列设计以及多工况对比,这对于前期的设计具有非常重要的指导意义。
图1借助ANSYS Workbench实现多物理场耦合和参数化计算功能
所谓Workbench平台下的参数化分析指的是,在建模、网格划分、求解计算时,将自己关心的模型参数、网格参数、边界条件参数进行监控,用户只需要分析一种设计工况,分析完成后,在Workbench参数化界面修改模型参数、网格参数、边界条件参数,软件将会自动后台运行其他所有设计工况,并自动输出计算结果。
本文重点介绍建模和Rocky部分参数化设置的内容,相关细节设置参照前文:Rocky DEM和FEA耦合分析(二)
1)在ANSYS Workbench界面下,要实现参数化功能,需要借助SCDM或DM等模型处理工具。在ANSYS SCDM中将需要变化的结构设定为参数。本次计算以传送溜槽的角度和长度为参数。
图2 Rocky DEM参数化管理
图3 创建SCDM结构参数
2)在Rocky DEM中,正常进行设置流程。同时也可以创建相应的参数。在Tools目录下点击Expressions and Variables选项,创建好的参数就会在右侧对话框会显示出来。

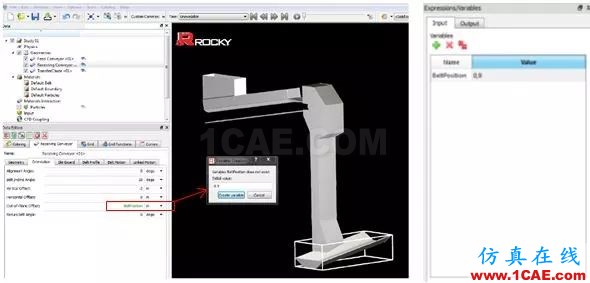

图4 创建Rocky DEM结构参数
3)同样,Rocky的计算结果可以作为输出参数,可以用作评判颗粒运动或设备性能的指标。

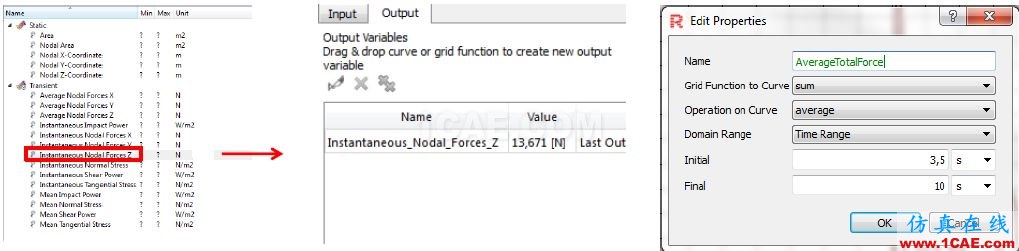

图5 输出参数
4)在Structure中建立正常的结构计算流程,将Rocky的结果作为载荷输入到结构计算中。注意,导入的数据是Rocky计算结果中最后时刻的数据。
图6 Rocky和Structure耦合界面
5)参数设置界面。
图7 参数设置界面
图8 结果对比
