技术分享 | APDL在ANSYS WORKBENCH MECHANICAL中的应用概述 —“Connection”中插入命令

2018-05-14  by:CAE仿真在线  来源:互联网

- “Connections”中任意接触下插入命令流,主要针对接触参数进行编辑,例如:

? 流体渗透压力的施加

? 多物理场接触设置

? 摩擦系数的修改

? 弹簧接触类型和刚度修改

? 梁接触

? ……

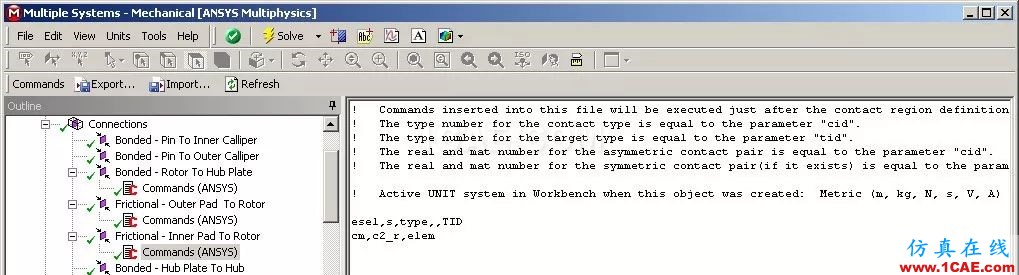

- 当插入命令时,对于常用接触类型,会提示接触单元编号为“cid”,目标单元的编号 “tid”。

实例1:

!流体渗透压力的施加

? ESEL,S,TYPE,,CID

! ESEL是ANSYS选择单元的命令,这里选择对应接触对的接触单元

? SFE,ALL,1,PRES,,120

! SFE是ANSYS加载单元压力的命令,具体使用可查看帮助说明

? ALLSEL,ALL

实例2:

!修改接触单元的法向刚度与切向刚度,以及接触阻尼的影响,具体参考CONTA174单元的实参以及关键选项介绍。

? RMODIF,CID,3,-40000

? RMODIF,CID,12,-8000

? KEYOPT,CID,15,1

备注:对于某些单元(例如梁、壳、接触等单元),给定的有限元模型不足以描述其几何特性或者本身的物理属性(例如接触单元的法向或者切向接触刚度),这个时候ANSYS会通过定义实参的形式对单元加以补充,其命令流是R, NSET, R1, R2, R3, R4, R5, R6。软件本身会有相应的默认值,如果要对这些默认值进行修改,则用到 RMODIF命令,上述命令中选择对应接触对的接触单元CONTA174,修改了接触的法向刚度和切向刚度,具体编号请查看帮助。

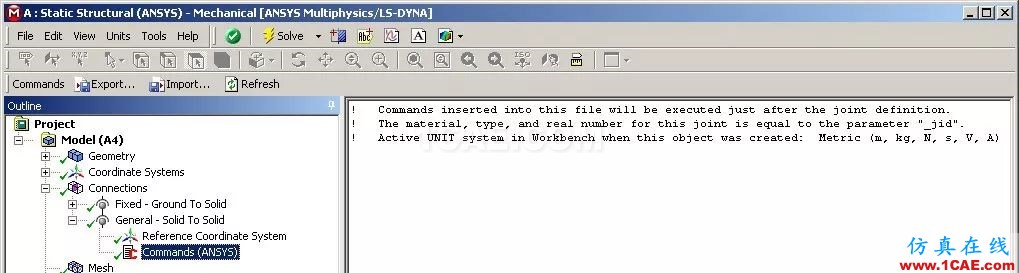

- 对于“joint”铰链接触,“_jid”代表单元类型,材料,实参等编号(MPC184)。

实例3:

!定义平动铰链的非线性刚度

? TB,join,_JID,1,4,jnsa

? TBPT,,U1,F1 !(…repeat)

? TBPT,,U2,F2

? TBPT,,U3,F3

? TBPT,,U4,F4

- 对于弹簧以及beam梁接触

弹簧接触,ANSYS采用COMBIN14单元来模拟,使用_sid来代表单元类型,材料等编号。

实例:

!弹簧为扭簧,由COMBIN14单元的关键选项keyopt(3)来控制。

? KEYOPT,_sid,3,1

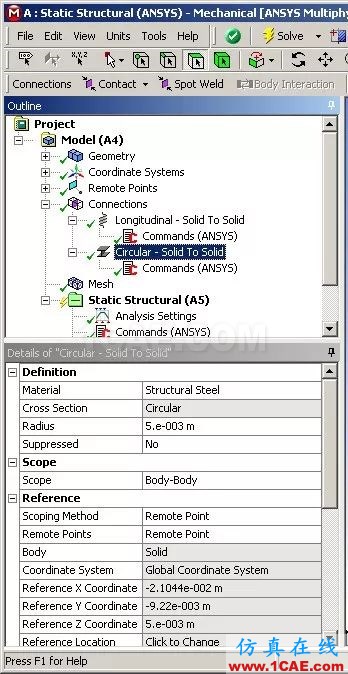

Beam梁接触,ANSYS采用MPC184单元来模拟,使用_bid代表单元类型,材料等编号。

实例:

!用刚性梁来代替柔性梁

? MPDELE,ALL,_bid

? ET,_bid,184,1,0

- 可在Solution Information中查看修改的单元属性信息。
