搜索SiWave如何创建、编辑过孔？
2017-06-21 by:CAE仿真在线 来源:互联网
SiWave最新版(这里指R17.2)创建、编辑过孔已经有所改变,有创建就在geometry-drop via这里。
创建非常简单,就点一下而已,关键是后面的编辑工作。
图1:siwave培训资料图
图2:siwave培训资料图
图3:siwave培训资料图
如上图所示,过孔的名称一般是系统默认,如VIA_M1_M5等表示贯串从1-5层的过孔。这个名称在属性窗口是不能改变的,一般情况下无需改变,但是非要改变也有办法,就是到图2所示的Padstacks窗口去修改。
图4:siwave培训资料图
图5:siwave培训资料图
当你修改过孔层次时,可能出现这种错误:Pads are not well-defined for the via shaft,please check the padsStack
图6:siwave培训资料图

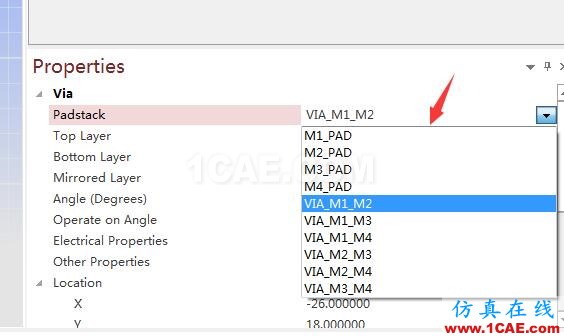

有时候并不是什么问题,你只要渠道Properties窗口那里修改via的名称即可,如图6所示。
