搜索航电设备的测量和维护
2017-08-11 by:CAE仿真在线 来源:互联网
-
VOR (VOR = VHF OmnidirectionalRadio Range); CVOR; DVOR
-
TACAN (军用)
-
ILS (Instrument Landing System)
-
MLS (Microwave Landing System)
-
DME (Distance Measurement Equipment)
-
MKR BCN (Marker Beacon)
星基导航系统
-
GNSS卫星导航
-
GPS based landing systems
通信设备
-
电台
-
卫星通信/数据传输
| 以上所述航电设备,包括机载设备和陆基设备的安装调试和维护,以及仪器设备的计量,需要了解各种航电设备的原理及测试方法。本文对此进行简要介绍。 |
| 机载航电设备的位置和工作频段 |
| ILS如何引导飞机自动着陆 |
陆基ILS天线阵通过不同载波调制频率的信号发射,围绕上图所示绿色趋于的降落目标引导区,定义下滑滑道(上下,蓝色区域)偏差和方位(左右,红色区域)偏差。飞机可以通过机载ILS设备接收到的信号,识别当前所在位置和区域,自动修正降落下滑轨迹,实现自动着陆。

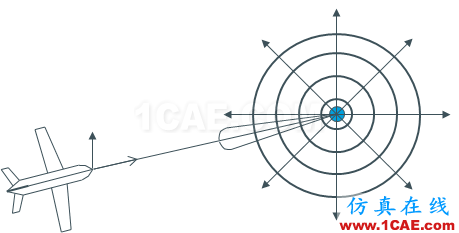

| VOR/DME导航 |
| 测量仪器及其用途 |
| 仪器 | 用途 |
|---|---|
| R&S CMA180 |
电台测试;机载VOR/ILS接收机测试 |
|
R&S SMA100A |
机载VOR/ILS/DME接收机测试;VOR/ILS、DME分析仪计量 |
|
R&S FSW |
雷达测试;VOR/ILS信号源计量;频谱及信号分析;通信信号测试 |
|
R&S EVS300 |
VOR/ILS分析仪;机场VOR/ILS系统现场校验测试 |
|
R&S EDS300 |
DME分析仪;DME台测试 |
|
R&S EDST300 |
DME/TACAN分析仪;DME/TACAN台测试 |
| R&S SMBV100A |
产生卫星导航标准GNSS信号;GNSS接收机测试 |
