冲模拉延模压边力的计算、Autoform设置以及液压机顶出力计算(仅供参考)

2016-11-11  by:CAE仿真在线  来源:互联网

     冲模拉延模压边力的计算、Autoform设置以及液压机顶出力计算

以下言论对不对不知道,仅供参考。
1.关于拉延模压边力的理论计算:
一般参考书上公式如下:

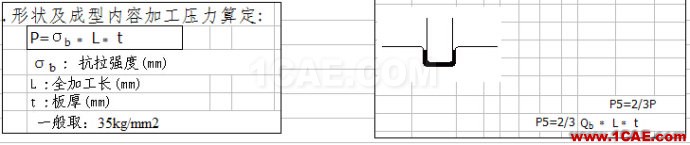

但是这个公式只适用于没有拉延筋的时候,如果有拉延筋,则应该加上成形拉延筋的力:公式应该是:


或者以下公式:





2.Autoform软件里拉延筋的相关设置:

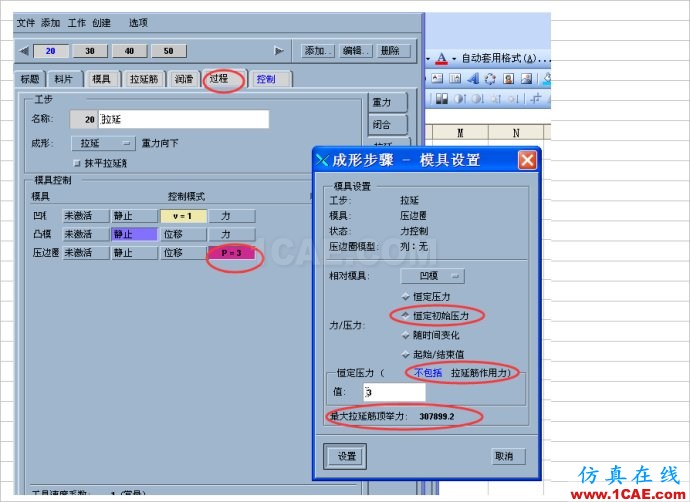

在设置压边力时会进入如下界面,


选“恒定初始压力”时,默认值是3,表示3 Mpa,这个力是没有包括压拉延筋的力的(见上面压边力的计算公式),

下面的“最大拉延顶举力”就是成形拉延筋的力(如果有拉延筋)。
当然,这个数值是不容易显示的,一般情况下显示“0”,

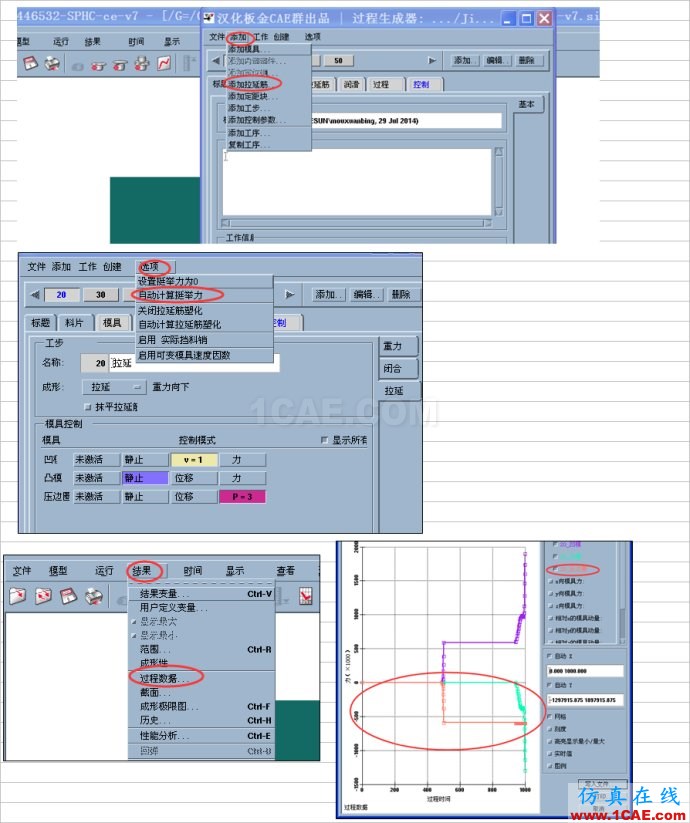

显示条件:分析时要用“虚拟拉延筋”,再点“选项”---“自动计算挺举力”,
分析后就能够显示“最大拉延顶举力”数值了。


3.液压机顶缸力的计算
很多人不知道液压机顶出缸的1MPa表示多少吨。我认为是这样的,对不对就不知道了。

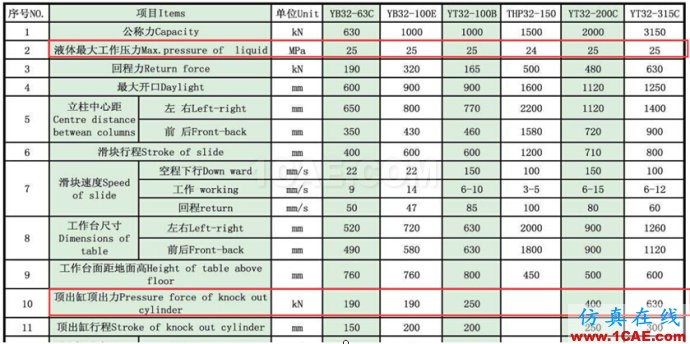

先看下面常见的机床参数(注意看“液体最大工作压力”和“顶出缸顶出力”)


 “液体最大工作压力”应该表示主缸,也表示顶缸的最大输出压强。据说,我国一般都是25MPa,不管液压机吨位大小。
 “顶出缸顶出力”应该表示顶缸最大的输出力,
所以,顶出缸用了1MPa=顶出缸顶出力/液体最大工作压力, 例如:YT32-100B的机床,顶出缸1MPa=250/25=10kN=1吨。

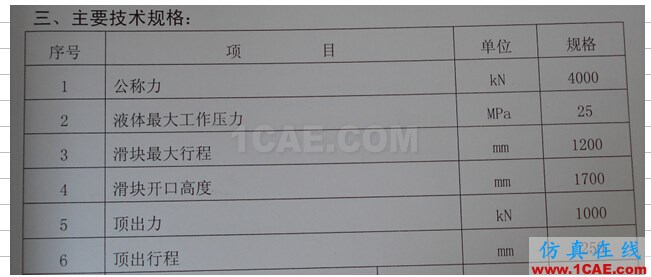

下面以我们厂的YL27-400 液压机为例,

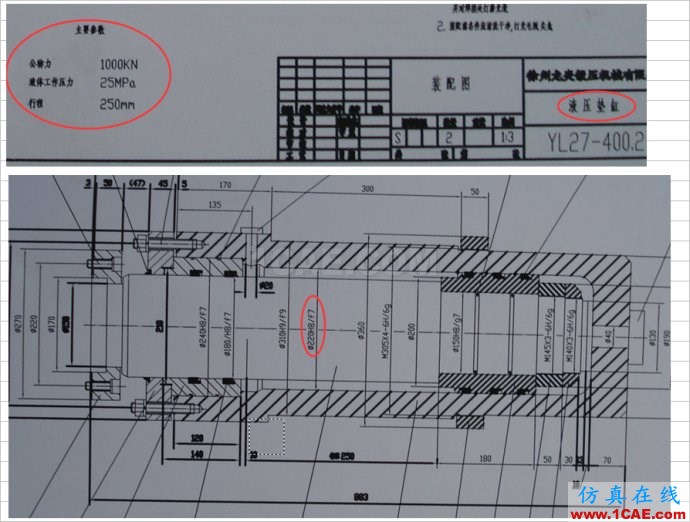

根据上图,计算出顶出缸1Mpa=1000/25=40kN=4吨
下面验算一下:


顶缸力F=P*S=25*3.14*(220/2)*(220/2)=949850 N
所以,顶出缸1Mpa等于多少吨,还是得看各个机床的技术参数。
