PumpLinx为您解决液力变矩器仿真难题

2016-09-13  by:CAE仿真在线  来源:互联网

√  流道太扭曲,流动非定常,如何仿真,如何保证计算精度?

√  结构复杂,叶片众多,如何控制网格精度与数量?

√  计算跟不上实际需求怎么办?

√  无法根据实际运行工况实时计算导轮的运动状态,怎样解决?

PumpLinx作为专业的运动机械CFD仿真软件,对于液力变矩器的仿真具有独特的技术优势。

√  内置旋转机械模板,可快速高效进行液力变矩器模型设置和求解。

√  基于CAB算法的笛卡尔网格,划分速度快、精度高、网格数量少,尤其适用于这种结构复杂几何模型。

√  PumpLinx求解器在通用CFD求解器基础上做了优化,求解快速,稳定性高。

  √  内置旋转自由度模板,专门解决耦合工况下导轮运动仿真难题。

PumpLinx液力变矩器应用案例

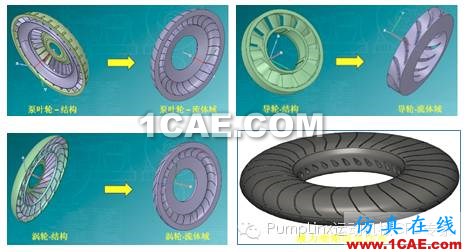

液力变矩器模型主要由泵轮、涡轮和导轮三部分组成,从CAD软件中将这三部分流体域以stl格式导出到PumpLinx。

采用PumpLinx基于二叉树方法的笛卡尔网格技术对其进行网格划分,在叶片头部等曲率较大的部位网格会自动加密,最终得出的网格数约为100万。

对于液力变矩工况,需调用的模板为泵轮模板、涡轮模板和湍流模型;对于液力耦合工况,则还需调用导轮模板和转动自由度模型,用来模拟导轮的运动情况。

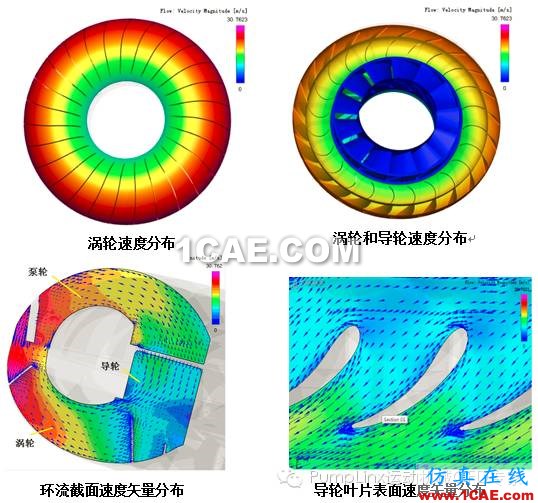

液力变矩工况结果:

改变液力变矩器的转速比,在转速比0-0.9范围内取一系列值,对液力变矩器进行多工况数值仿真。

相关仿真信息如下:

√ 网格总数约100万;

√ 稳态工况,残差收敛至0.001所需时间:30分钟以内(PumpLinx为相对残差);

√ 电脑配置为8G内存,4CPU。
