1、转子型线的输入格式是什么?
转子型线是以数据文件形式通过用户定义型线(UserProfile)窗口导入。
需要导入两个数据文件:阳转子型线和阴转子型线。
数据文件可能来自于生成它们的软件,可能通过三坐标测量机测量所得,也可能来自于CAD模型。模拟预测的精度取决于型线数据的精度,建议使用通过CAD生成的文件来导入型线。
查看更多信息请点击在线帮助。http://pdmanalysis.co.uk/online-documentation/online-documentation/
2、能否直接从CAD导入用户定义型线(UserProfile)?
不能直接从CAD导入型线,应该首先从CAD软件中提取数据点,然后再导入数据文件。
新版本的SCORGTM 3D viewer很快就会面世,到时会新增这个直接从CAD软件导入型线的功能。
针对SolidWorks用户,可使用一个宏命令,该命令能从CAD曲线中提取型线点数据并且输出到Excel当中。
3、用户定义型线(UserProfile)和自动生成型线(GeneratedProfile)之间的区别是什么?
用户定义型线(UserProfile):通过点坐标来定义型线并导入SCORGTM 。
自动生成型线(GeneratedProfile):SCORGTM 能够以指定的几何参数自动生成啮合的转子型线对。这个功能仅对特定许可用户有效,想了解更多细节请联系我们。http://pdmanalysis.co.uk/about-us/
4、如何设置热力分析模块(thermodynamicchamber model)下的叶间(interlobe)、径向(radial)和端面(end leakage)间隙尺寸?
用于热力计算的叶间(interlobe)间隙尺寸在型线设置(Profilesetup)窗口进行设置:GAPI
Profile --> Profile Setup。
用于热力学计算的径向(radialleakage)和端面(endleakage)间隙尺寸在结构布局设置(Machineconfiguration setup)窗口进行设置:Geometry --> Machine Configurations。
5、在热力学分析模块(thermodynamicchamber model)下是否可以使用真实气体属性?
在发布的v5.1版本中不能,但是我们计划在将来的版本中添加真实气体到热力分析模块。
6、怎样设置用于CFD转子网格计算的叶间(interlobe)、径向(radial)和端面(end leakage)间隙尺寸?
用于网格生成的叶间(interlobe)间隙尺寸取决于输入的转子型线,并且在型线设置(Profilesetup)窗口将其设置为一个增加量:GAPIProfile--> Profile Setup。
用于网格生成的径向(radialleakage)间隙尺寸在结构布局设置(Machineconfiguration setup)窗口进行设置:Geometry --> Machine Configurations。
端面(endleakage)间隙尺寸的设置不用于网格生成。
7、SCORG能够生成什么格式的网格?
SCORG网格生成器能够生成包括ANSYSCFX, ANSYS FLUENT, Simerics Pumplinx and STAR CCM+ native等软件的网格格式文件。
针对连续时间步的网格节点位置,其有效格式为简单的带有坐标(x,y,z)的ASCII文件。
8、理论的进出口与实际的进出口之间的区别是什么?
理论进出口是使用理论的内置体积比来生成进出口面,并且流道是简化的几何,以使得热力分析模块能够进行计算,或生成较好质量的六面体网格用于CFD分析。
9、针对多个阴转子的网格生成需要输入什么?
只需设置转子数即可:Geometry>>MachineConfigurations >> N Gate。
如下图所示即为两个阴转子布局的例子:
10、用于双螺杆压缩机CFD仿真的典型节点数是怎样的?
在SCORG网格生成器当中有三个参数控制网格参数:
-圆周网格数(CircumferentialDivisions)控制从动转子的周向网格数,。
-径向网格数(RadialDivisions)控制转子型线与外圆周包面(casing)之间的网格层数。
-角度分布网格数(AngularDivisions)控制生成的网格位置数(即主动轮转子从一个齿转动至相邻下一个齿的网格步数),同时该参数还与转子的轴向网格数相关。
-轴向网格数(AxialDivisions)若设置为0,则轴向网格数根据以下公式计算获得:
11、能否将阴转子网格置于阳转子任意一侧吗?
可以通过相关设置来完成:Geometry>>Rotor Configuration>>Gate Rotor Position。
12、能否改变转子网格的螺旋方向?
可以通过相关设置来完成:Geometry>>Rotor Configuration>>Main Rotor Helix

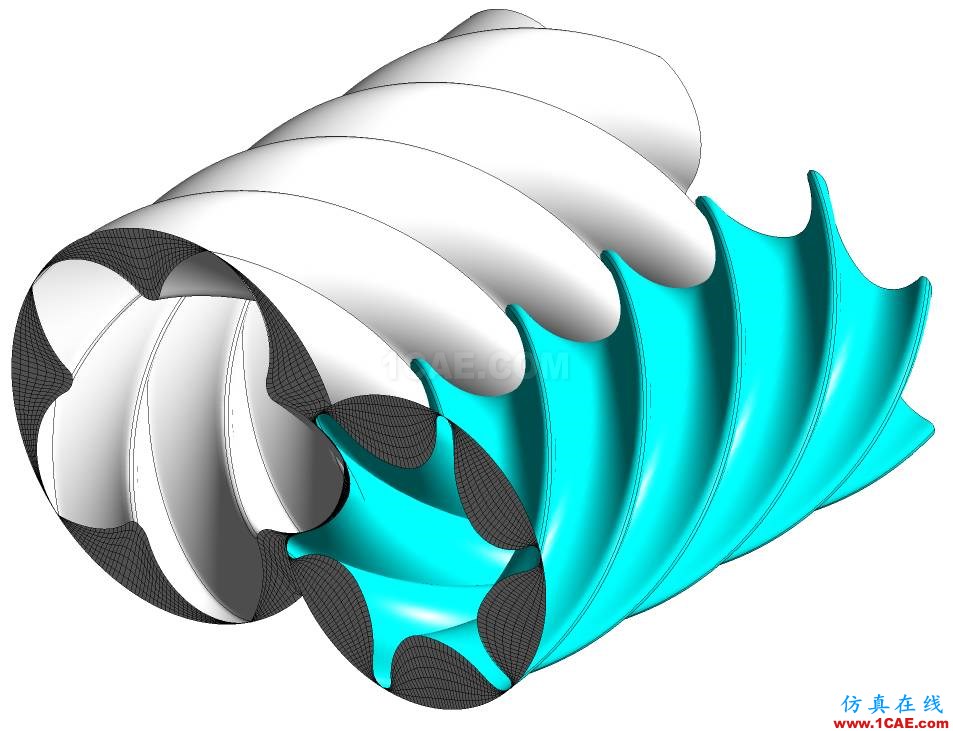

如下图所示即为不同螺旋方向的阳转子布局,阴转子方向则自动改变。
如有更多问题,欢迎咨询我们为您解答。
