通过模板快速设计模具拉延模

2013-06-02 by:广州有限元分析、培训中心-1CAE.COM 来源:仿真在线

三维实体设计,是目前制造企业最流行的设计手段,通过三维实体设计提高企业的设计水平,已经为大多数企业认可,但如何提高三维实体设计的设计效率,解决三维实体设计造成的制造周期延长问题,是三维实体设计技术面临的问题。潍坊模具厂通过应用三维模具模板研究,快速设计出模具的拉延模,提高企业的三维设计效率。
刘密王奉伟
关键字:三维cad 实体设计拉延模模板

1 前言
三维实体设计作为一种先进的设计技术,已经在众多的机械制造企业取得了重大的成功,特别是通过三维的动态仿真技术,提前杜绝了多数的设计问题,企业能够取得明显的经济效益。近年来众多模具企业纷纷采用三维实体设计手段,模具的设计水平得到了较大的提高。但在实际应用过程中,由于三维实体设计的技术特点,模具的设计周期还不能达到二维设计的速度,如何提高三维实体的设计效率,是我们模具企业必须要解决的一个问题。
本文通过潍坊模具厂拉延模三维实体模板的应用,抛砖引玉,探讨提高三维实体设计效率的方法。

2 拉延模三维实体模板使用过程
潍坊模具厂拉延模模板主要从使用简易上入手,屏弃不契合实际、难以实现的功能,目的是为了能真正的发挥作用。模板不求“大而全”,但求“小而精”,不求“包治百病”,但求“对症下药”。
2.1 拉延模模板内容

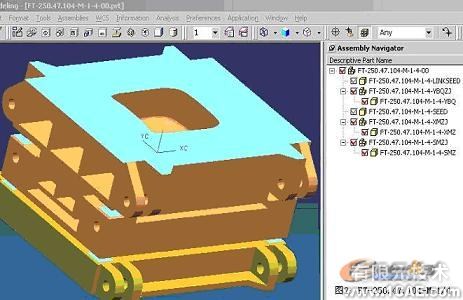

模板包括下面九个文件:与左图树形结构一一对应

通过模板快速设计模具拉延模cfd多物理场耦合相关图片1

     拉延模板(LAYANMUBAN-00)
   种子部件(LAYANMUBAN-SEED)
     链接种子部件(LAYANMUBAN-LINKSEED)
    上模组件(LAYANMUBAN-SMZJ)
    上模座(LAYANMUBAN-SMZ)
    压边圈组件(LAYANMUBAN-YBQZJ)
    压边圈(LAYANMUBAN-YBQ)
    下模组件(LAYANMUBAN-XMZJ)
    下模座(LAYANMUBAN-SMZ)。

2.2 拉延模模板使用步骤

2.2.1 Clone

根据文件名在拉延模板基础上clone出一套新拉延模,例:FT-250.47.104-M-1/4

通过模板快速设计模具拉延模cfd多物理场耦合相关图片2

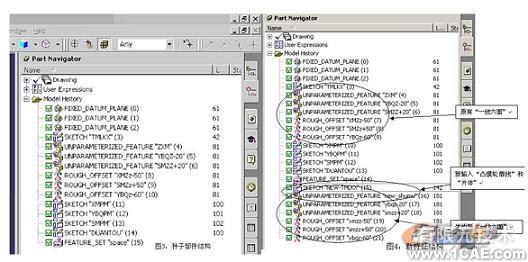

2.2.2 输入

整理新数模(片体、凸模轮廓线),输入到“种子部件(FT-250.47.104-M-1/4-SEED)”中,做出“一线六面”!

2.2.3 确认六个面的“法向”

使新的“一线六面”与旧的“一线六面”法向对应相同!即“SHUMU”、“YBQZ-20”、“YBQZ-60”、“XMZZ-50”的法向沿Z轴正向,“SMZZ+20”、“SMZZ+50”的法向沿Z轴负向!如果不相同,改变方法:Edit→Free Form Feature→Reverse Narmal..(此步骤不可省略!)

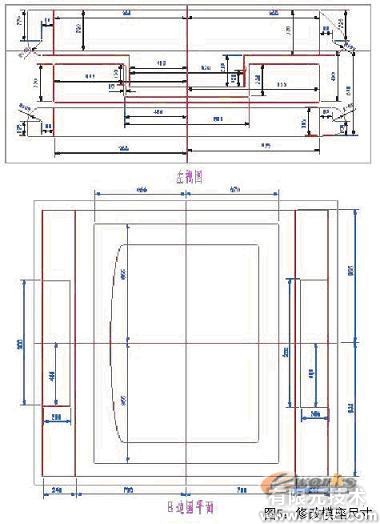

2.2.4 修改模座尺寸

在种子部件中进入Drafting根据示意图修改模座尺寸。

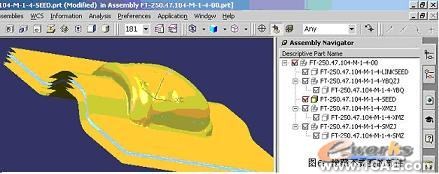

2.2.5 替换

在装配环境下,隐藏除“种子部件”外的所有部件,显示种子部件中的新的“一线六面”!

随后,确认“Delay Interpart Updates”选项是“√”.

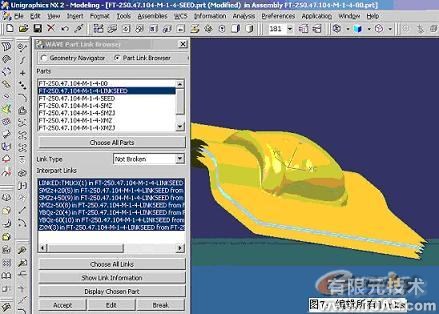

打开“WAVE Part Link Browser”→“FT-250.47.104-M-1/4-LINKPSEED”→Choose All Links→Edit!

依次替换“一线六面”!
拉延模设计到这里大致轮廓已经出来了,接下来需要完成的就是细节的设计了……。

3 结论
使用“三维实体拉延模板”设计拉延模的优点可以归纳为以下几点:

减少了大量的重复性劳动,模具标准化程度提高,降低出错率,大大提高设计效率。

参数化程度高,模具可修改性强,无论模具设计到何种程度,可以方便的替换数模,以及修改模具任何一部分,改变了以往修改模具难于设计模具的状况。

可以用一系列参数表示传统的模具图纸,使全无图化设计、加工成为可能。

三维实体模板可以把你从UG软件繁多的功能中解脱出来,把模具结构内容放在第一位,在设计过程中充分将参数化和模具的结构设计结合起来,极大的提高拉延模设计速度。
