搜索HyperWorks二次开发基础【1】
2016-09-27 by:CAE仿真在线 来源:互联网
在HyperWorks Desktop中使用tcl/tk进行二次开发,所有命令都是面向对象的,命令格式如下:
{object_handle_name} {command} {commandparameter(s) }
HyperWorks中Tcl\TK命令分为四大类,用于操作HyperWorks中各项数据。
? Handle Commands
获取与其他对象的联系,Handle Command中含有一个Get前缀与一个Handle后缀。例如:
Tcl> hwiGetSessionHandle sess1
Tcl> sess1GetProjectHandle proj
命令的参数对一个参数为目标对象的Handle Name,同时允许其他参数的出现。
返回值为目标对象的Handle Name
? Operation Commands
执行操作或者测试
例如:
Tcl> sess1CaptureScreen "jpeg" "myimage jpg"
Tcl> post1 AddMode1
参数:Command dependent
返回值:成功0,否则返回错误命令
? Property Commands
使用Get- 命令查询或者获取目标状态属性,使用Set-命令修改目标状态值。
Get Command
参数:Command dependent
返回值:状态值
Set Command
参数:Command dependent
返回值:成功0,失败返回出错信息。
? List Command
返回列表值,List Command 中有一个含有Get-前缀与-List后缀的命令。
例如:
Tcl> post1GetModelList
HyperWorks中的对象拥有不同的层级,hwi对象是最高层级,其对象都是自动创建的。hwi 命令提供了与HwiSession 目标以及其他一些更高层次应用的联系。目前HyperWorks早没戏运行中仅支持一个session,session对象可以通过下面的命令获取:
Tcl> hwiGetSessionHandle sess1

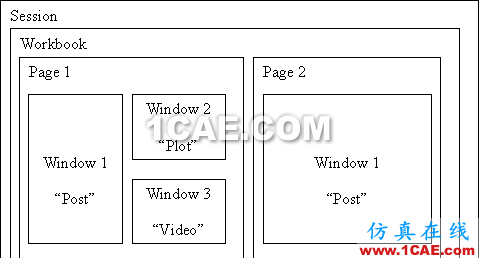

一旦获取了session 的handle,就可以用通过此handle获取Hyperworks数据库中的其他数据,数据层级如下图所示:
Wondows窗口通过下面命令获取,并赋予可更改的client type:
Tcl> page1GetWindowHandle win1 1
Tcl> win1SetClientType "Animation"
Tcl> win1GetClientHandle post1
window 的client type在被其他程序获取后不能后在改变,如果需要改变,需首先将client handle 释放,更改后,然后重新获取。
每一个HyperWorks命令对象支持下面的命令:
|
ListMethods |
列出对象相关的所有命令 |
|
ListHandles |
列出某些类型对象的所有Handle |
|
ReleaseHandle |
释放目标的命令 |
顶层命令hwi命令支持如下功能命令:
|
ListAllHandles |
列出使用的当前命令的所有handle |
|
OpenStack |
Begins automatic handle tracking. |
|
CloseStack |
Ends automatic handle tracking and releases any handles acquired during handle tracking |
