搜索HyperMesh网格技巧之删减合并
2016-10-18 by:CAE仿真在线 来源:互联网

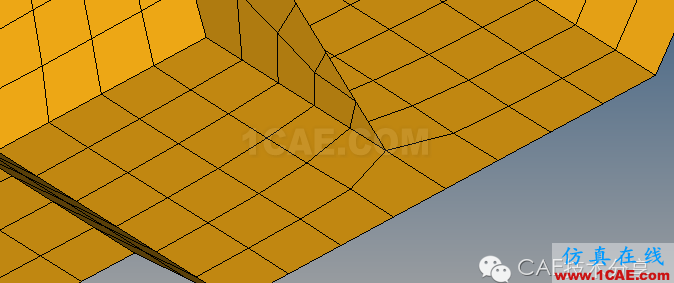

如图1所示,存在两个三角形网格,打算修改之后不出现三角形网格。
图1
采取的方法是先删减,再合并。

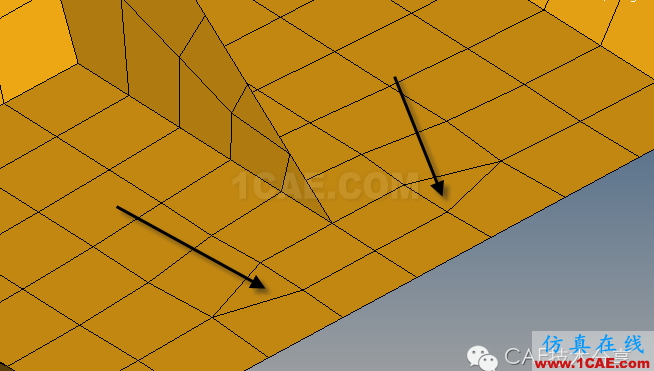

利用Tool面板下的delete,删除中间的单元,删除后如图2所示。
图2

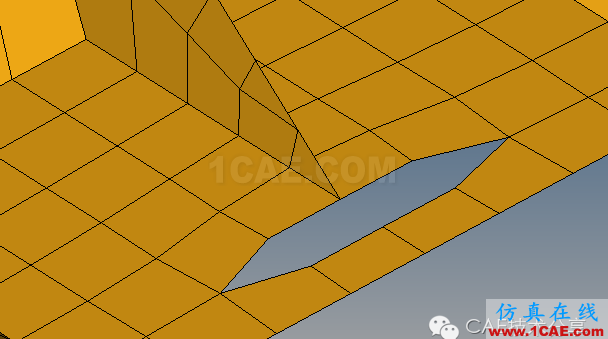

之后,利用2D面板下的replace操作将相对的节点两两合并,合并后如图3所示。
图3

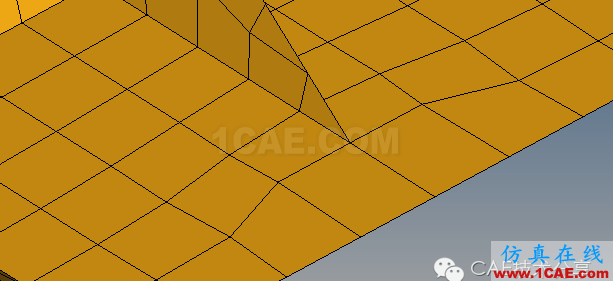

之后可以利用smooth操作使网格更好一点。选择整个底板的单元,smooth后的网格如图4所示。
图4
