搜索HyperMesh网格连续性检查
2016-10-18 by:CAE仿真在线 来源:互联网
在HyperMesh划分完网格后需要进行网格质量检查,而网格质量检查首先需要作网格的连续性检查。
还是打开HyperMesh自带的hm文件,在安装目录下的hm文件件,文件名称是cover.hm,打开之后如图1所示。
图
1
网格检查是在Tool面板,该模型是对edges进行连续性检查,点开之后面板如下。
图
2

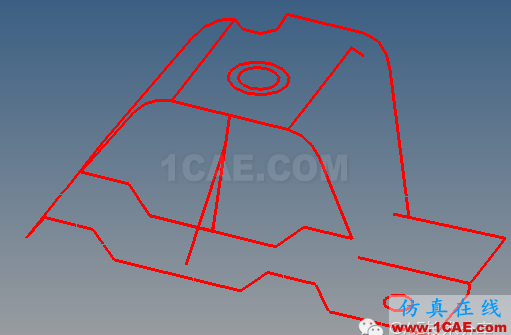

首先选择所有单元,点击find edges查找自由边,如图3所示。
图
3
除了外边界,所有的红色边均为不连续边界。之后点击delete edges,删除自由边。再然后点击previewequiv,图4中所有灰色点均为不连续节点,需要合并。
图
4
设置合适的容差后,点击equivalence进行合并,合并完成后再次进行自由边查找,如图5所示。
图
5
很明显,除了外边界,中间的已经没有不连续边界了。
再次删除自由边,即完成了连续性检查。
