搜索HyperWorks常见10问
2016-10-05 by:CAE仿真在线 来源:互联网
1、HyperGraph打开出现黑屏怎么办?

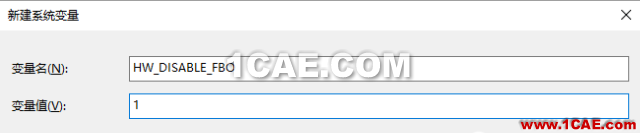

答:添加环境变量
2、HyperMesh/HyperView界面开启异常怎么办?
答:删除临时文件
|
Location on Win7 64bit machine |
Files/folders to delete/rename |
|
C:\Users\<User name> |
.Altair (folder) |
|
C:\Users\<User name>\AppData\Local |
Altair (folder) |
|
C:\Users\<User name>\AppData\Local\Temp |
.altair (folder) |
|
C:\Users\<User name>\Documents |
command.cmf hmmenu.set hmsettings.tcl hwsettings.xml hwsettings.xml.bk |

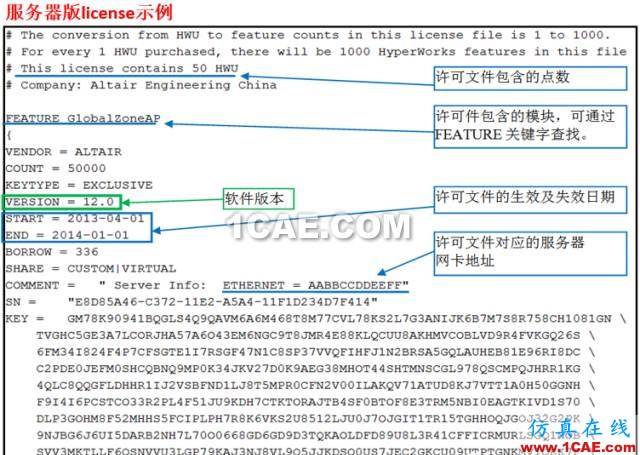

3、误将服务器版license当成单机版license,将会导致错误,软件无法启动。
答:AltairHyperWorks许可证分为单机版和服务器版两种,其安装方法不同。
单机版许可证安装方法:将获取的许可证文件重命名为altair_lic.dat,复制该文件至<Install_location>\Altair\12.0\security路径下即可。
服务器版许可证安装方法:需要在服务器端安装License管理器,在客户端配置环境变量指向服务器地址。

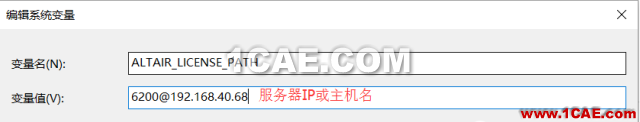

windows客户端 计算机-属性-高级系统设置-环境变量-系统变量-新建如下
Linux客户端 编辑系统变量(或用户变量)/etc/bashrc 新增
export [email protected] (服务器ip或主机名)
4、梁单元应力结果后处理
5、在HyperMesh中,如何提高几何显示精度?
6、拓扑优化后处理时,OSSmooth界面要求输入*.grid文件,可是求解目录下找不到,怎么办?
答:将autobead切换成none,这个功能是用于形貌优化后处理。
7、在HyperMesh中,指定局部坐标系时,setreference和set displacement有什么区别?
答:set reference是指定位置参考坐标系,节点坐标会转变至参考坐标系下;set displacement是指定节点自由度坐标系,一般用于约束节点的自由度,节点坐标不变。
8、在HyperMesh中,如何改变使用“byface”选择对象时的范围?
答:下拉菜单Preferences->mesh->feature angle,改变角度即可改变“by face”对应的范围。
9、如何提高四面体网格质量?

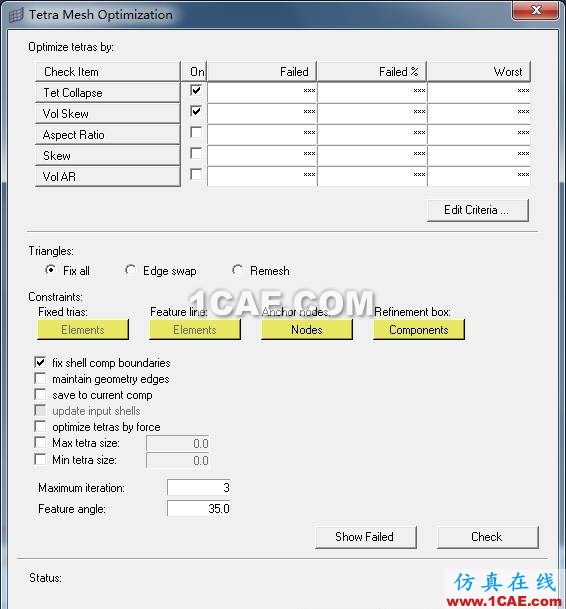

答:使用四面体网格质量优化工具:Utility->Geom/Mesh->Tetra Mesh Optimization
10、在HyperMesh中,如何加载水压和余弦函数(轴承力)之类的载荷?
答:载荷面板中选择equation编写函数,必要时需要选择一个局部坐标系
