【志远带你飞】Chapter2——Hypermesh

2016-11-07 by:CAE仿真在线来源:互联网

HyperWorks是一套杰出的企业级CAE仿真平台解决方案,它整合了一系列一流的工具,包括建模、分析、优化、可视化、流程自动化和数据管理等解决方案,在线性、非线性、结构优化、流固耦合、多体动力学、流体动力学等领域有着广泛的应用。HyperWorks包含了许多?？?在车队方面我们用到的也只是其中一部分模块,而Hypermesh就是我们用的最多的?？橐彩荋pyerWorks的核心?？椤?

话不多说,前方高能,各位看官let`s go!

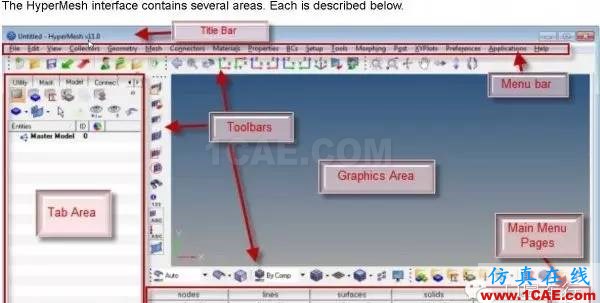

【志远带你飞】Chapter2——Hypermeshhypermesh培训教程图片1

Hypermesh强在哪里!!在CAE工程技术领域, Hypermesh最著名的特点是它所具有的强大的有限元网格划分前处理功能。一般来说,CAE分析工程师80%的时间都花费在了有限元模型的建立,修改和网格划分上,而真正的分析求解时间是消耗在计算机工组站上,所以采用一个功能强大,使用方便灵活的有限元前后处理工具,对于提高有限元分析工作的质量和效率具有十分重要的意义。为此我们选择Hypermesh作为我们车队的辅助设计工具,为我们设计的车辆进行静态、模态以及复合材料铺层的分析和优化设计,从而更好的实现轻量化和降低成本。

【志远带你飞】Chapter2——Hypermeshhypermesh培训教程图片2

下面我就来谈谈关于学习Hypermesh的一些经验。Hypermesh这款软件对于初学者来讲可能有一定的难度,首先它的基本操作方式对于习惯了CAD软件的同学们来讲可能有些麻烦,因为它的快捷键基本上都要配合Ctrl键来使用。其次软件是全英文版的(包括帮助文档),这也对初学者造成了一定的障碍。但一旦你入门之后就会发现这东西其实很简单。主要是要做到以下两点

1掌握网络的划分我们要用Hypermesh做的大部分事情就是为我们在CAD软件中设计的实体或者曲面模型进行有限元分析的前处理,也就是网格的划分。而网格划分的好坏直接影响到计算机的求解精度,也就是我们得到的分析结果的可靠性,所以用好Hypermesh的关键就在于划分网格的技巧,当你能够画出一堆漂亮的网格那么之后的事情就水到渠成了。但是网格划分的技巧没有什么固定的方法,关键在于多练习和积累经验,同样一个模型可能有无数种划分网格的方法,所以对于初学者来讲找到合适的网格划分方法是比较困难的。我建议大家在一开始的时候不需要过分追求网格的质量,只要保证计算不出错就好,当你有了一点建模经验之后你就可以去看一些画网格技巧的教学视频,这会让你受益匪浅,原来还能这样画!再然后就是自己慢慢练习,慢慢的当你看到一个模型后就会有一个大概的网格划分思路,这样你画网格的效率会提高不少。但是在这里要告诉大家,画网格是一个极其考验耐心的过程,除非你能一次把网格画的很完美,否则你就要不断的修改重画,就好比在Catia里修改样条线一样,过程很痛苦但效果很明显。

【志远带你飞】Chapter2——Hypermeshhypermesh培训教程图片3

掌握静态分析的建模流程当你学会了画网格你已经成功了一半。然后你需要掌握一个基本的静态分析的建模流程,之所以说静态分析是因为它的建模过程是最简单的,而有限元分析的建模过程大同小异,当你学会了做一个静态分析,学其他的东西就会容易许多。Hypermesh的静态分析建模大致过程分为:分割实体或曲面、几何清理、划分网格、创建网格属性、创建和分配材料、建立约束和载荷、建立工况、提交计算等。一开始你必须对这个建模过程足够的熟悉,清楚每一步是在做什么,否则照着步骤往下走过不了多久你就忘了。当你脑海中有了这个流程以后你的建模过程就会变得非常顺利的快速。
