ANSYSICEMCFD软件的特点

2016-10-06  by:CAE仿真在线  来源:互联网

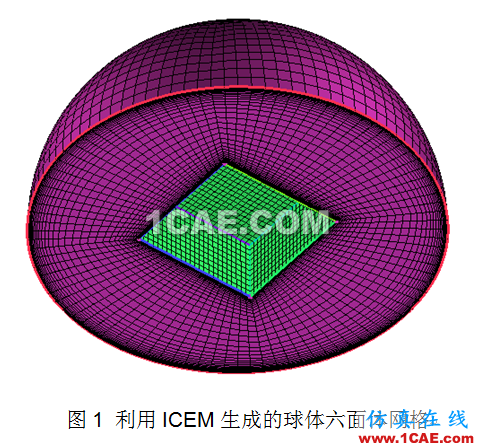

ANSYS ICEM CFD软件的特点ICEM CFD是一款功能强大的前处理软件,不仅能够为主流的CFD软件(如FLUENT、CFX、STAR-CD 、STAR-CCM+)提供高质量网格,而且还可以完成多种CAE软件的前处理工作。ICEM CFD是目前市场上最为强大的六面体结构化网格生成工具。随着ICEMCFD在中国的普及和应用,它的网格生成优势越来越被业界所认可,越来越多的工程人员选择ICEM CFD来完成前处理。图1是利用ICEM CFD生成的一个球体的六面体网格。综合来看,ICEM具有如下特点:

1)友好的操作界面。

2)丰富的几何接口。支持CATIA、PRO/ENGINEE、UG、SliodWorks、IDEAS等直接接口;并支持IGES、STEP、DWG等格式文件的导入;支持格式化的点数据。

3)完善的几何修复创建能力。能够快速的检测修补几何模型中存在的缝隙、孔等瑕疵;可以方便地在模型中生成必需的几何模型(点、线、面)。图2所示为单独使用ICEM生成的几何模型,显示了ICEM强大的几何处理能力。

4)忽略细节特征设置。可以忽略几何缺陷以及多余的细小特征。

5)几何文件和块文件分别存储。当几何模型轻微变化是,只需要略微改变映射关系就可以重新完成网格的生成。

6)网格装配。可以轻松实现不同类型的网格之间的装配,尤其是对于拓扑结构复杂的模型可以大大减少工作量。

7)四/六面体混合网格。在连接处自动生成金字塔网格单元。

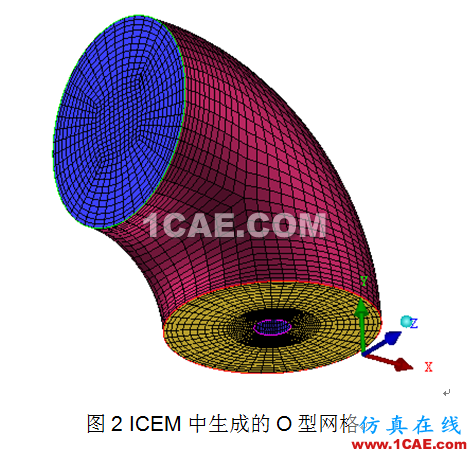

8)先进的O型网格技术。O型网格及其变形C型网格和L型网格,可以显著提高曲率较大处的网格质量,对外部绕流问题尤其适用。如图2是利用O型网格生成的弯管的内部流网格。

9)灵活建立拓扑结构,可以自顶而下建立,类似于雕塑过程;也可以自下而上建立,类似于盖房子。

10)快速生成以六面体为主的网格(Hex Core)。

11)多种标准标定网格质量,可以自动对整体网格光顺处理,坏单元自动重划,可视化修改网格质量。

12)拥有超过100种的求解器接口,包括FLEUNT、CFX、CFD++、CFL3、ASTARCD、STAR-CCM++、Nastran、Abaqus、LS-Dyna、ANSYS等。
