ICEM中合并2D混合网格节点

2017-06-11  by:CAE仿真在线  来源:互联网

在2D模型划分网格时,很少采用混合网格。不过一定要采用混合网格的话,除非采用interface,否则在重合面上的网格节点合并就显得比较重要了。 在ICEM CFD可以通过Edit Mesh标签页下的工具按钮Merge Nodes来实现节点的合并。这里以一个简单的案例来描述节点合并过程。

1案例描述

如图所示的2D几何模型。

两个均为长5m,宽3m的矩形,其中左侧矩形生成三角形网格,右侧矩形划分四边形block网格。全局网格尺寸均为0.1m。

2创建Part

选择两面的公共边,创建Part,命名为inner。其他边界随意创建。

3划分三角形网格

• 在Mesh标签页下选择Global Mesh Setup按钮,设置Global Mesh Size尺寸Max element为0.1。如下图所示。

• 设置Shell Meshing Parameters中的Mesh Type为All Tri

• 选择Compute Mesh按钮,选择Surface Mesh Only按钮,设置选项Select Geometry为From Screen,并在图形窗框中选择左侧的矩形面,点击按钮Compute生成网格。

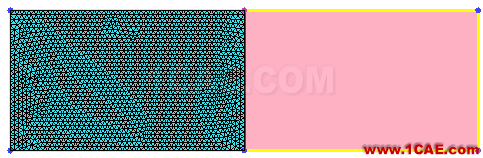

生成完毕的网格如下图所示。

4

划分四边形网格

采用分块方式为右侧矩形生成四边形网格。

因几何结构过于简单,且网格生成部分不是本文重点,因此划分方式略过。

网格生成后在模型树节点Blocking→Pre-Mesh上点击鼠标右键,选择Covert to Unstruct Mesh菜单,并在弹出的询问对话框中选择Merge按钮。

最终生成的网格如图所示。

可以看到混合网格分界面上的节点并不对应。

5合并节点

• 选择Edit Mesh标签页下Merge Nodes工具按钮




• 选择左下角子工具中的Merge Tolerance按钮,选择要进行节点合并的Part,设置一个较为合理的Tolerance

• 勾选选项Only on Single Edges




• 点击Apply按钮进行节点合并

注意一定要勾选选项Only on Single Edges,否则不会成功。

合并完毕后混合面上的网格节点如下图所示。

可以看出所有节点均已合并。
