搜索LS-DYNA模拟接触过程中，能不能输出接触摩擦能云图?
2016-09-25 by:CAE仿真在线 来源:互联网
问题描述:
LS-DYNA模拟接触过程中,能不能输出接触摩擦能云图,如何输出?接触产生的摩擦能是否可以作为热源来进行其他分析,如何实现?
问题回答:
我们在做接触时,一般设置FS、FD这两个摩擦系数。通过设置*CONTROL_CONTACT中的FRCENG可以计算摩擦产生的能量。同时设置*DATABASE_BINARY_INTFORL记录摩擦能量到INTFOR文件中,并在LS-DYNA提交运算的命令行中加入s=*intfor输出摩擦能文件。:
-

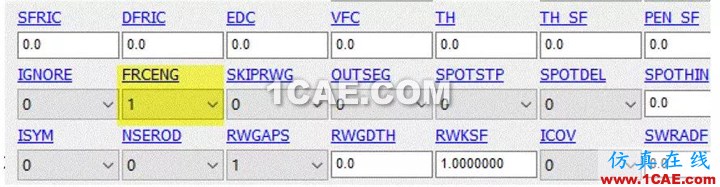

*CONTROL_CONTACT
FRCENG=0,在接触时,不计算接触摩擦能;
FRCENG=1,在接触计算时,计算接触摩擦能; -
在*DATBASE_BINARY_INTFOR中设置合理的DT控制输出接触摩擦能的间隔,另外可以设置*DATABASE_EXTENT_INTFOR更细致的控制接触摩擦能的计算输出。
-
在使用命令提交LS-DYNA任务时,在命令行中添加s=name_of_intfor参数即可。在计算完成后生成相对应名称的intfor文件。
-
使用LS-PREPOST打开计算得到的intfor文件后,使用FriComp功能对Surfaceenergydensity进行云图显示即可。
-
如果在计算热固耦合仿真时,通过设置*CONTROL_SOLUTION中的SOLN=2,可以把摩擦热能作为热源耦合到热计算中。
