Ls Dyna联合hypermesh齿轮啮合分析

2017-03-15  by:CAE仿真在线  来源:互联网

整体动画效果

局部动画效果

作者:技术邻专家|dyna_focus

擅长领域:dyna/abaqus/hypermesh

欢迎到技术邻给专家留言回复或提问,有协作需要的请点击专家主页中的“咨询”

技术邻网址:www.jishulink.com

1. 将几何文件保存为sat等中间格式导入hypermesh中,对几何进行相关切分,建立网格模型如下图所示:

整体网格模型

局部网格模型

1. 由于弹性体没有转动自由度,采用刚柔耦合进行驱动,在齿轮内表面建立刚性面。

2. 定义齿轮材料为1号弹性材料模型*MAT_ELASTIC,定义内表面为刚性体*MAT_RIGID.

3. 定义加载幅值曲线如下图所示

4. 定义载荷速度曲线如下图所示:

5. 采用*BOUNDARY_PRESCRIBED_MOTION_RIGID以及*LOAD_RIGID_BODY对两小齿轮加载速度,对大齿轮加载扭矩。

6. 采用*CONTACT_AUTOMATIC_SURFACE_TO_SURFACE定义接触对。

7. 其他采用关键字:

*CONTROL_TERMINATION

*CONTROL_TIMESTEP

*CONTROL_SHELL

*CONTROL_HOURGLASS

*CONTROL_BULK_VISCOSITY

*CONTROL_CONTACT

*CONTROL_ENERGY

*DATABASE_RBDOUT

*DATABASE_RCFORC

等。

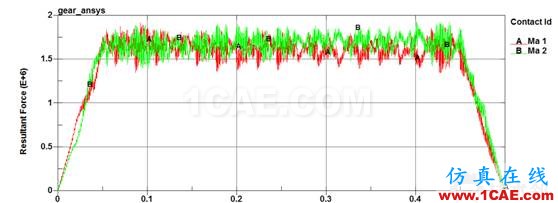

结果分析,获得两齿接触力曲线如下图所示:
