1 引言
薄板指板厚和其长宽相比小得多的钢板。它的横向抗弯能力差,不宜用于受横向弯曲载荷作用的场合。薄板就其材料而言是金属,但因其特殊的几何形状厚度很小,所以薄板构件的加工工艺有其特殊性。和薄板构件有关的加工工艺有三类:(1)下料:它包括剪切和冲裁。(2)成形:它包括弯曲、折叠、卷边和深拉。(3)连接:它包括焊接、粘接等。薄板构件的结构设计主要应考虑加工工艺的要求和特点。此外,要注意构件的批量大小。
薄板构件之所以被广泛采用是因为薄板有下列优点:
(1)易变形,这样可用简单的加工工艺制造多种形式的构件。
(2)薄板构件重量轻。
(3)加工量小,由于薄板表面质量高,厚度方向尺寸公差小,板面不需加工。
(4)易于裁剪、焊接,可制造大而复杂的构件。
(5)形状规范,便于自动加工。
2 结构设计准则
在设计产品零件时,必须考虑到容易制造的问题。尽量想一些方法既能使加工容易,又能使材料节约,还能使强度增加,又不出废品。为此设计人员应该注意以下制造方面事项。
钣金件的工艺性是指零件在冲切、弯曲、拉伸加工中的难易程度。良好的工艺应保证材料消耗少,工序数目少,模具结构简单,使用寿命高,产品质量稳定。在一般情况下,对钣金件工艺性影响最大的是材料的性能、零件的几何形状、尺寸和精度要求。
如何在薄板构件结构设计时充分考虑加工工艺的要求和特点,这里推荐几条设计准则。
2.1 简单形状准则
切割面几何形状越简单,切割下料越方便、简单、切割的路径越短,切割量也越小。如直线比曲线简单,圆比椭圆及其它高阶曲线简单,规则图形比不规则图形简单(见图1)。
(a)不合理结构 (b)改进结构
图1
图2a的结构只有在批量大时方有意义,否则冲裁时,切割麻烦,因此,小批量生产时,宜用图b所示结构。
(a)不合理结构 (b)改进结构
图2
2.2 节省原料准则(冲切件的构型准则)
节省原材料意味着减少制造成本。零碎的下角料常作废料处理,因此在薄板构件的设计中,要尽量减少下脚料。冲切弃料最少以减少料的浪费。特别在批量大的构件下料时效果显著,减少下角料的途径有:
(1)减少相邻两构件之间的距离(见图3)。
(a)不合理结构 (b)改进结构
图3
(2)巧妙排列(见图4)。
(a)不合理结构 (b)改进结构
图4
(3)将大平面处的材料取出用于更小的构件(见图5)。
(a)不合理结构 (b)改进结构
图5
2.3 足够强度刚度准则

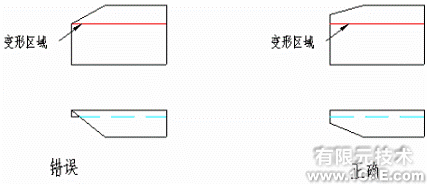

⑴、带斜边的折弯边应避开变形区
⑵.两孔之间的距离若太小,则在切割时有产生裂纹的可能。

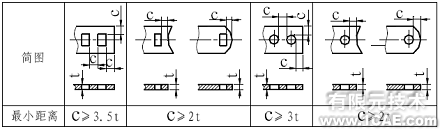

零件上冲孔设计应考虑留有合适的孔边距和孔间距以免冲裂。零件的冲孔边缘离外形的最小距离随零件与孔的形状不同有一定的限制。当冲孔边缘与零件外形边缘不平行时,该最小距离应不小于材料厚度t;平行时,应不小于1.5t。最小孔边距和孔间距见表。
以正方形孔开孔率最高,但因是90度角,角边容易磨损崩塌,造成要修模而停线.而六角形的开孔其大于90度的120度角比正方形孔开孔更坚固但开孔率在边缘比正方形孔差一点。

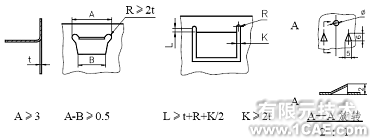

⑶.细长的板条刚度低,也易在剪裁时产生裂纹,特别是对刀具的磨损严重。冲裁件的凸出或凹入部分的深度和宽度,一般情况下,应不小于1.5t(t为料厚),同时应该避免窄长的切口与和过窄的切槽,以便增大模具相应部位的刃口强度。见图3.3.1。
对一般钢A≥1.5t;对合金钢A≥2t;对黄铜、铝A≥1.2t;t—材料厚度。
2.4 可靠冲裁准则
图9a所示的半圆切线结构冲裁加工很难。因为这要求准确地确定刀具和工件之间的相对位置。准确测量定位不仅费时,更重要的是,刀具由可磨损和安装的误差,精度通常达不到这么高的要求。这样的结构一旦加工稍有偏差,质量很难保证,且切割外观差。所以应采用图b所示的结构,它可保证可靠的冲裁加工质量。
(a)不合理结构 (b)改进结构
图9
2.5 避免粘刀准则(穿破件的构型准则)
在构件中间冲裁切割时会出现刀具和构件粘接交紧的问题。解决的办法:(1)留有一定的坡度;(2)切割面连通(见图10和图11)。
(a)不合理结构 (b)改进结构 (a)不合理结构 (b)改进结构
图10图11
当搭接在一道工序中用冲切法制成90°的弯边时,选材要注意材质不宜太硬,否则易在直角弯折处破裂。应在弯边位置设计工艺切口,防止折角处破裂。
2.6 弯曲棱边垂直切割面准则
薄板在切割加工以后,一般还要进一步进行成形加工,比如弯曲。弯曲棱边应垂直于切割面,否则交汇处产生裂纹的危险升高。若因其它限制垂直要求不能满足时,应在切割面和弯曲棱边交汇处设计一个圆角,其半径大于板厚的两倍。
2.7 平缓弯曲准则
陡峭的弯曲需特殊的工具,且成本高。此外,过小的弯曲半径易产生裂纹,在内侧面上还会出现皱折(见图16、图17)。
(a)不合理结构 (b)改进结构
图16
(a)不合理结构 (b)改进结构
图17
2.8 避免小圆形卷边准则
薄板构件的棱边常用卷边结构,这有多项好处。(1)加强了刚度;(2)避免了锋利的棱边;(3)美观。但卷边应注意两点,一是半径应大于1.5倍的板厚;二是不要完全的圆形,这样加工起来困难,图18b所示的卷边比各自a所示的卷边易加工。
(a)不合理结构 (b)改进结构
图18
2.9 槽边不弯曲准则
弯曲棱边和槽孔棱边要相距一定的距离,推荐值是弯曲半径加上2倍的壁厚。弯曲区受力状态复杂,且强度较低。有缺口效应的槽孔也应排除在这个区域以外。既可以将整个槽孔远离弯曲棱边,也可以让槽孔横跨整个弯曲棱边(见图19)。
(a)不合理结构 (b)改进结构
图19
2.10 复杂结构组合制造准则
空间结构过于复杂的构件,完全靠弯曲成形比较困难。因此尽量将结构设计得简单一些,在非复杂不可的情况下,可用组合构件,即将多个简单的薄板构件用焊接,螺栓连接等方式组合在一起。图20b的结构比其图20a的结构易加工。
(a)不合理结构 (b)改进结构
