搜索技能丨Creo 工程图打印偏移问题解决大法！
2016-12-31 by:CAE仿真在线 来源:互联网
相信很多同学在CREO打印工程图的时候都碰到过偏移的问题,
那么针对这一问题浅谈一下我个人的解决方法!以供参考,
PS:我可不会告诉你我是浪费公司几十张A4纸一张一张打印才试出来的
第一种解决方法:
思路:通过工程图模板校正打印偏移量
定制自己的工程图模板,图纸边框如下图所示设置
A3、A2图纸具体偏移量没有去研究,不过这种方式不太理想,那来看第二种通用解决方法;
第二种解决方法:
思路:打印图纸的时候设置缩放比例为0.94
如果每张工程图打印的时候都需要手工设置打印比例的话那么工作量就非常大了,所以我们需要通过配置文件来控制打印时候的参数,详细设置方法请看下面的图片

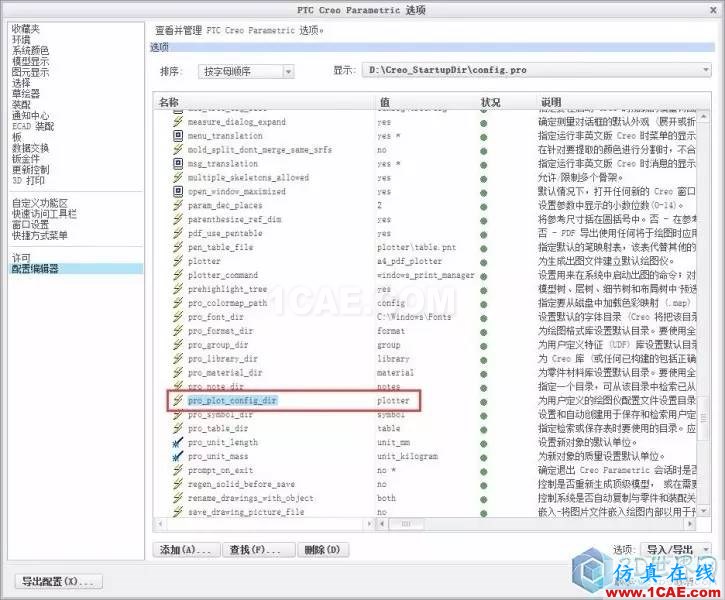

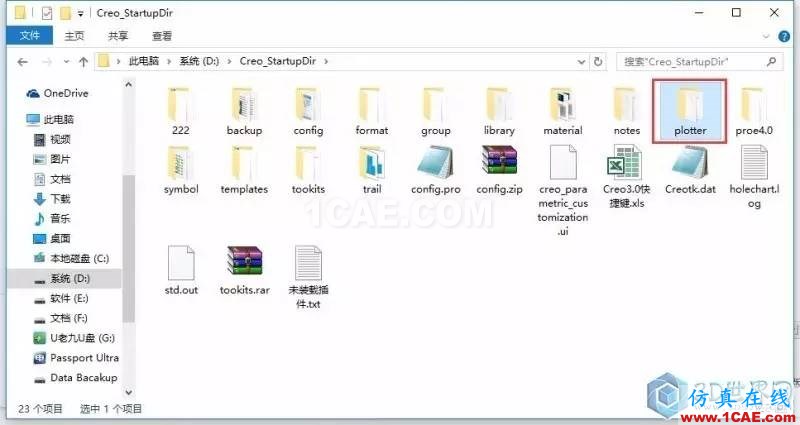

第一步:设置打印机配置文件路径

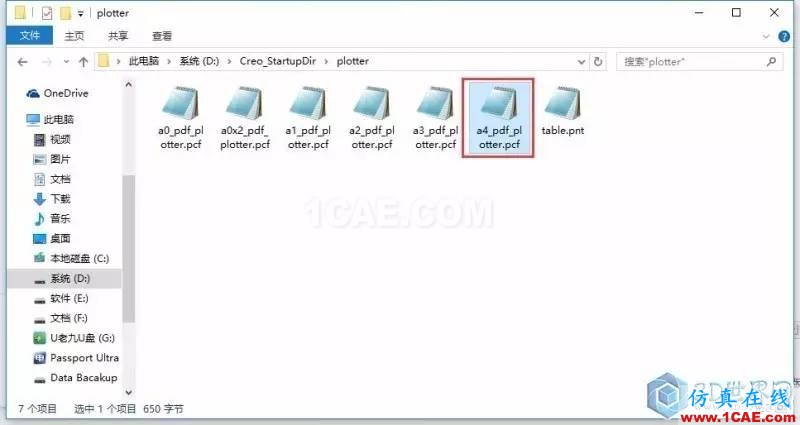

第一步设置默认打印机配置文件

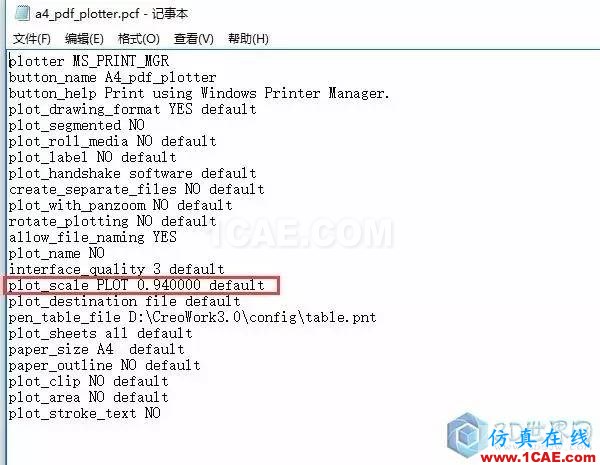

第三步:设置打印机打印比例
